Aide developpement pare-brise POU DU CIEL

[Amaïh!]

Bonjour

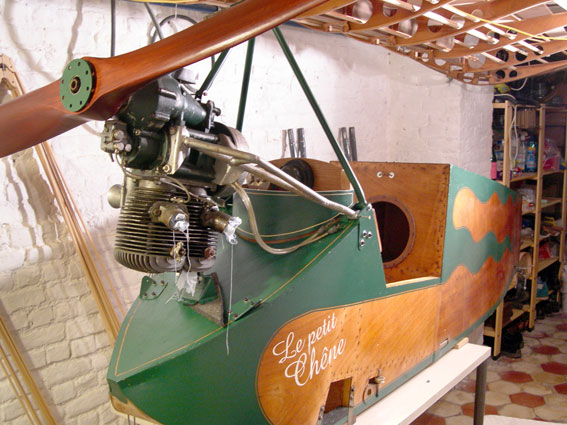

Je cherche à dessinner le développement du pare-brise du HM14 "Pou-du-Ciel" (voir croquis en pièce jointe). Je l'avais fait empiriquement quand j'avais créé mon "poupapier", mais étant donné que cette fois c'est pour un vrai Pou-du-Ciel d'époque que je restaure, je ne peux pas me permettre de gâcher du plexi...

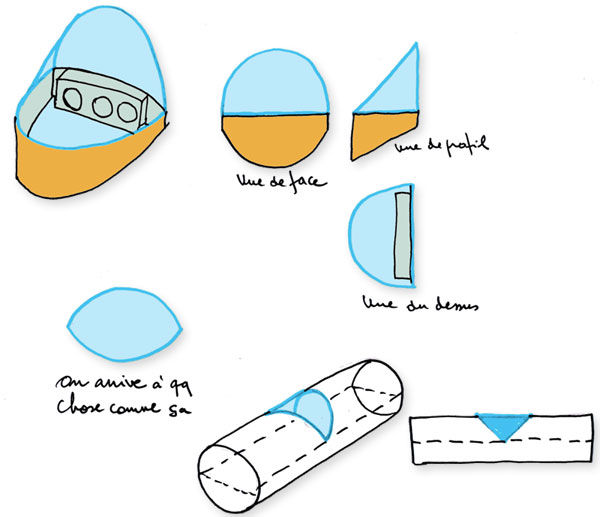

Imaginez un cylindre coupé en deux en sa longueur, auquel on retranche un "quartier d'orange". On obtient le pare-brise... C'est une double troncature de cylindre par un plan à 45°. C'est plus difficile à décrire qu'à faire!
Vu du dessus, ça forme un demi-cercle de 38,5cm de diamètre. Vu de la place pilote, aussi. C'est une forme simple, qui donne en développement une espèce d'"oeuil" (voir croquis).

Avec un logiciel ad hoc on devrait pouvoir obtenir la forme exacte. J'ai essayé, avec un compas, une équerre et un crayon, mais je ne sais plus trop comment on fait, et puis aujourd'hui les programmes (que je n'ai pas) font ça tellement mieux...

Il y aurait-il parmi vous une bonne âme pour m'aider?

Merci!!!

PS: j'ai essayé avec un gabarit en carton sur place, bof, pas très précis...

[kapout]

RENNESSON est un vrai spécialiste de cet appareil.
Il en a d'ailleurs crée une très belle maquette.

Toutefois ce forum ne concerne que le papier et pas les "vrais" avions je te propose de le contacter par mp.
Si d'autres membres ont des idées a te soumettre il peuvent faire de même.
Merci de ta compréhension.
a+
