Voilà la notice de montage.

Contrecoller les pièces de la page 6 sur du carton 1mm (pour les pièces avec une languette, la laisser dépasser du carton).
Préparer les pièces C1, C2, S1a et S1b.
Former C1 et ajouter C2.

Las suitas :

Coller S1a sur l'ensemble, ce qui permet de donner le bon cintrage à l'ensemble.
Ajouter S1b, qui rigidifie et fournit des languettes pour le collage de la suite.
Marquer les plis sur C3 puis cintrer la pièce ; les parties roses doivent rester planes.
Coller C3 sur l'ensemble.

Bonjour,

un ptit tuto d'explication pour le montage, sympa !
merci Edwige..

Collage de C3 terminé :
Préparer S2a et S2B. Pour pouvoir passer la pince dedans lors du collage, j'ai fait des trous à la perforatrice.
Avec l'ajout de C4, puis S2a et S2b.
Ajout de C5 et fin du tronçon avant :
Former C6 et C7. C7 a un pli bien marqué, le reste est seulement cintré.

Merci pour ta notice de montage, elle est bien claire.

Michel

De rien ; je vais pourtant devoir l'arrêter bientôt, car il faut que je repense certaines pièces qui se montent vraiment très mal.
En tout cas voici la suite :

Assembler C6 et C7
Revenons ensuite aux pièces G. Pour celles qui sont contrecollées, il faut laisser dépasser la languette d'assemblage hors du carton :
Découper toutes les pièces G. Pour le moment, certaines parties blanches (pièces G*a) peuvent être laissées en place :
Ensuite, contrecoller G1a sur G1b, G2a sur G2b et G3a sur G3b.

Découper les zones blanches qui restaient, replier les languettes de G2 et G3 vers l'extérieur :
Coller G2 sur G1 (à chaque fois, au milieu du bord correspondant), puis G3 sur G1 :
Mettre en forme C8a, b, c et d. Ces pièces sont cintrées, et C8a a aussi trois endroits pliés.

Repérer les deux parties de G qui ont une marque de rouille. Coller C8a entre ces deux parties ; coller à sa droite C8b, et à sa gauche C8c :
Terminer par C8d ; attention au sens avant-arrière :
Coller l'ensemble C6-C7 précédemment assemblé :
Coller S3a à l'autre bout. Comme la section est élargie à cause des épaisseurs de carton en croix, il vaut mieux que S3a soit bien calé en haut :
Ajouter S3b (bien centré en hauteur) :

Ajouter C9 :
Ajouter C10 (attention, lorsque la pièce est formée, à garder la zone rose bien plate) :
Ajouter les deux pièces S4 selon la technique habituelle :
Ajouter C11 :
Former C12, qui servira de jonction entre les tronçons avant et arrière de la coque :

Assemblage des deux tronçons avec C12 :
La pièce H9 peut être formée n'importe quand...

Préparer S5, H1, H2 et H3 :
Coller la grosse languette de H1 et une languette de H2 sur S5 :
Fermer H2 sur H1, ajouter H3, préparer S6a
Mettre en place S6a, pour bien donner le forme à l'ensemble :

Ajouter S6b :
Préparer toutes les autres pièces H et S7 :
Coller H5 sur H4 puis le tout à l'autre extrémité de S5 :

Coller H6 :
Puis H7, S7a, S7b et H8 ; je n'ai pas collé entièrement H8 car je voulais d'abord bien coller l'ensemble H sur la coque pincipale. Ce n'est pas très malin, car ensuite la dernière languette de H8 est très difficile à coller. Variante à réserver aux plus baroudeurs d'entre nous...
Avec l'ajout de H9 :

Pour faciliter le stockage en attendant la suite, fabrication du présentoir avec P1 et P2 ; je suggère de contrecoller des baguettes de carton fort aux angles, car sinon ce présentoir supporte mal le poids de la maquette :

Maintenant, il faudra attendre un peu car l'appareil photo est à l'autre bout du monde, et il faut que je reprenne le découpage des parties latérales ; tel quel ce n'est absolument pas jointif...

[modos j'ai vu que ce fil ne colle pas du tout avec les nouvelles règles ; vous pouvez le déplacer dans la bonne salle SVP ?]

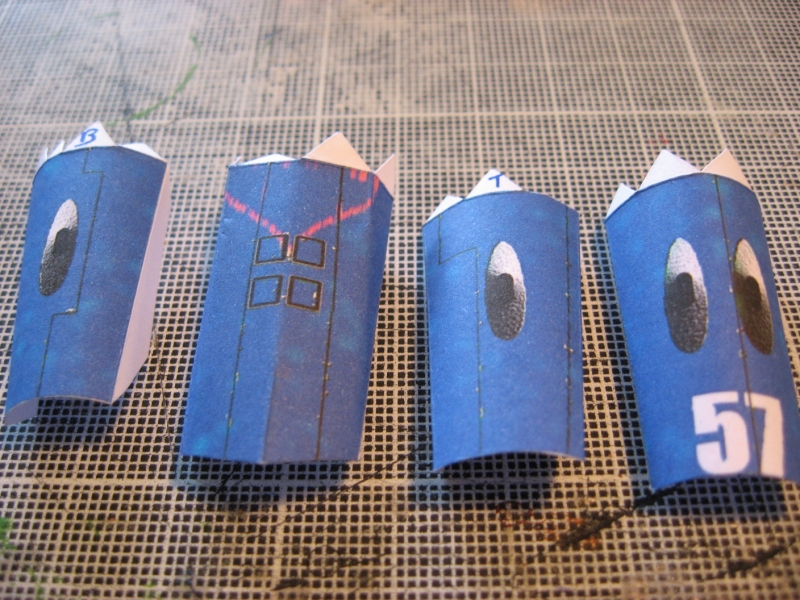

Les pièces de la partie latérale tribord découpées et formées :
Coller T1 avec T2 et T3 avec T4 :
Coller le premier ensemble (T1+T2) sur la zone rose de la coque principale, à tribord, vers l'arrière. Coller l'autre ensemble (T3+T4) à l'avant :
Coller S8 en équerre, contre l'ensemble T1+T2 :
