Cube antistress...

[ludal]

Hé hé, re-salut,


voici une idée pour passer les nerfs quand les assemblages ne marchent pas comme vous voulez

http://www.metacafe.com/watch/783529/un ... aper_cube/

ou bien

http://www.metacafe.com/watch/783435/ho ... cking_toy/

[darktrooper]

merci c'est sympa comme lien!
deux autres:
http://www.metacafe.com/watch/777573/un ... this_will/
http://www.metacafe.com/watch/878241/un ... usion_toy/

[Albactarus]

Truc de oufs... sympa pour les enfants...

[magique]

j'adore
encore encore

[grifter38]

Hé hé, re-salut,

voici une idée pour passer les nerfs quand les assemblages ne marchent pas comme vous voulez

http://www.metacafe.com/watch/783529/un ... aper_cube/

Sympa, je vais le faire demain !

Sinon, sous Sketch up puis pepakura (merci pdfcreator...) voici un plan pour les 8 cubes sur une page, avec les bonne couleurs, si ça intéresse...

>>> Plan Cube Noir ou blanc ?? <<<

J'ai pas trouver ou déposer un fichier...

[ludsidious]

J'ai testé pour vous...
Non seulement celui-là, mais aussi l'espèce de serpentin permettant de refaire un cube et divers autres volumes !
C'est assez démentiel !

[Peuplier]

Avec un peu de patience, on peut faire un cube magique avec plein d'images (quatre images carrées avec quatre faces, et quatre images rectangles avec 8 faces de cube).

Il faut bien scotcher des deux côtés chaque articulation. Il est aussi possible de gagner une articulation en imprimant deux cubes côte à côte.

Après avoir sélectionné les huit images et les avoir dimensionnées comme il faut (quatre carrés et quatre rectangles où la longueur est égale à deux largeurs), il faut découper chaque image (les carrés en quatre et les rectangles en huit). Si on a placé les cubes côte à côte, on peut gagner quelques pièces détachées.

Ensuite, placer chaque morceau d'image à sa place. Une fois les huit cubes reconstitués, on les place de façon à reproduire une des grandes images rectangles, et on commence à les attacher.

Je vous propose un plan pour les réaliser. Chaque image carrée est découpée ainsi :

1 2
3 4

Et chaque image rectangle est découpée ainsi :

1 2 3 4
5 6 7 8

Il y a deux feuilles au format pdf. Sur chaque feuille, quatre cubes, liés deux par deux (1 et 2), 3 et 4, 5 et 6, 7 et 8). Donc attention, il faudra couper entre les images sauf la jonction entre les cubes. Cela dit, ça n'est pas dramatique de couper, ça complique juste l'assemblage ensuite.

Mais le gros du boulot est de découper les images et de placer chaque morceau à sa place dans votre logiciel de dessin vectoriel préféré.

J'ai posté un fichier à télécharger ici. J'en ai aussi un tout fait avec huit photos de Rome, mais il faut 120 Mo, est-ce bien raisonnable de le poster, je ne sais... (si un modérateur peut donner son avis...).

[ludsidious]

Eheh ! J'ai testé avec les photos ! Voilà ce que cela donne :



Bon évidemment, pour le choix des personnages, je ne suis pas allé chercher trop loin ! J'ai seulement pris les premiers ou deuxièmes prénoms de mes enfants : Anakin, Théoden, Jolane et Arwen !

[Peuplier]

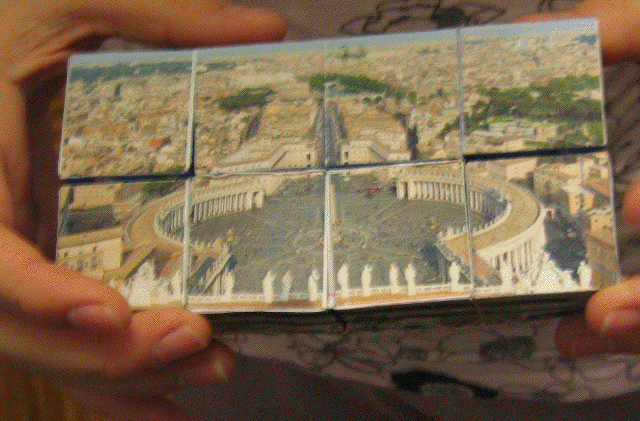

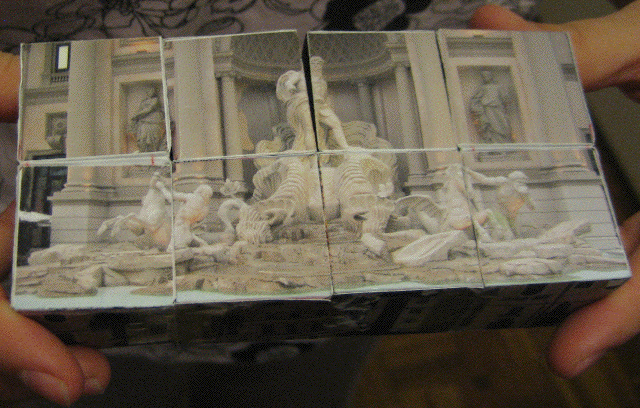

Voici quelques photos d'un modèle que j'ai réalisé avec des photos de Rome.

[Albactarus]

Cool

[Peuplier]

Bonjour,

Mise à jour... Le principe est le même, on utilise quatre images rectangulaires rapport 2 x 1, et quatre images carrées. Pour me simplifier la découpe des images, je les redimensionne à 2 000 x 1 000 pixels 300 ppp pour les rectangles et 1 000 x 1 000 pour les carrés. Pour imprimer des carrés de 33 mm, c'est largement suffisant.

Je vous propose de réaliser le vôtre. Une fois les images sélectionnées, faire les découpages d'images. Puis importer les morceaux d'images et les placer au bon endroit sur le modèle que vous pouvez télécharger. Imprimer, marquer les plis et découper. Attention, les cubes sont attachés deux par deux, ça fait moins de liaisons à réaliser par la suite. Le pli qui sépare les deux cubes est à marquer en montagne et vallée.

Voici un exemple d'image avec le découpage :

La suite bientôt...

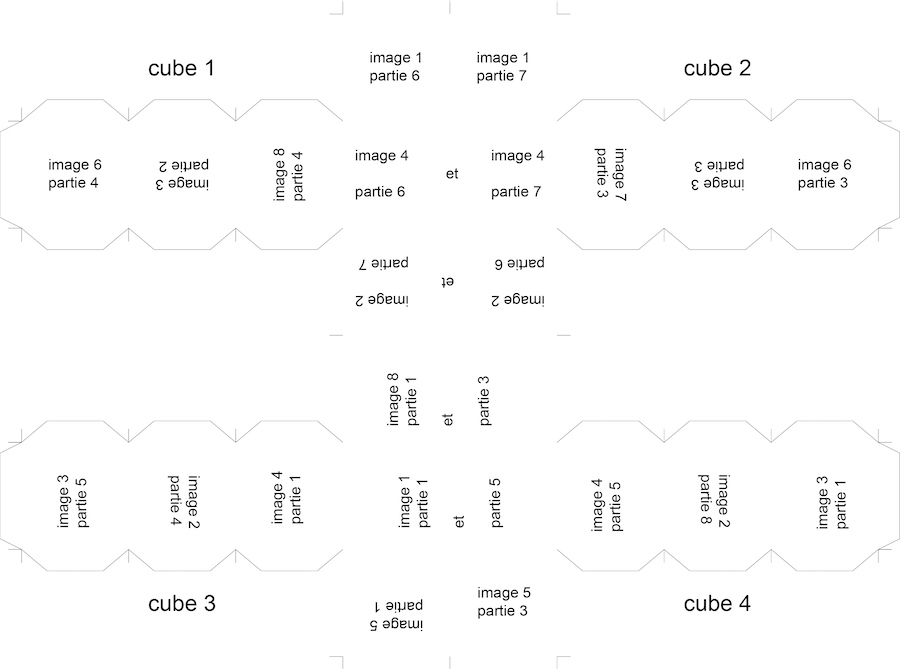

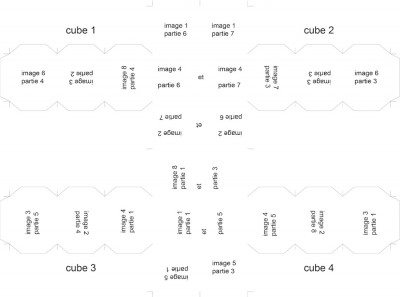

Voici le patron des quatre premiers cubes. Ne pas utiliser ce modèle, je propose un pdf de meilleure définition et modifiable.

Une fois que vous avez placé les morceaux d'images au bon endroit, on obtient deux planches, en voici une :

[Peuplier]

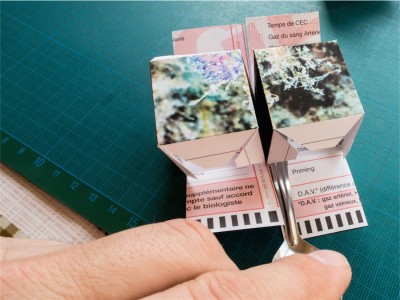

La suite... On forme les cubes en travaillant alternativement sur chaque pièce. Plusieurs types de colle sont utilisables, colle vinylique, colle multi-usage, colle à bois (et la caravane passe)… Ici, c'est du papier de récupération, environ 120 g/m2 (il y a toujours quelqu'un qui jette le papier dont vous avez besoin). On peut utiliser du papier plus lourd, par exemple 160 g/m2.

Il reste à attacher les cubes ensemble. On commence par reconstituer une image de huit carrés, par exemple l’image 1. À gauche figureront les parties 1 et 5 attachées ensemble, puis en haut et au milieu les parties 2 et 3, en bas et au milieu les parties 6 et 7, et à droite les parties 4 et 8. Une fois les cubes disposés ainsi, il faut attacher ensemble les cubes situés en-dessous de l’image reconstituée. J’utilise un ruban adhésif transparent résistant. Mieux encore, de l'adhésif repositionnable pour recouvrir les livres. Il faut doubler chaque assemblage par un adhésif de l’autre côté. Je place également de l'adhésif pour renforcer la liaison entre les cubes.

Assemblage des cubes :

Schéma des assemblages (on peut aussi rechercher des vidéos de tutoriel). Attention, ce sont les cubes en-dessous de l’image reconstituée que l’on assemble.

Voici une vidéo de démonstration de l'objet une fois fini :

Clic !

Suite et fin juste après...

[Peuplier]

Voici les fichiers : le modèle, et un exemple de réalisation avec des photos subaquatiques prises dans les eaux des îles Canaries. Ça nest pas le même modèle que celui qui apparaît sur la vidéo. Celui-là, il est mieux ;-)

Multicube modèle 2020.pdf

(499.21 Kio) Téléchargé 308 fois

Multicube photosub 2020.pdf

(1.16 Mio) Téléchargé 297 fois

[Michel cerfvoliste]

Ils sont superbes !

Merci !

Bon après midi, Michel
