Posté : **lun. mai 12, 2014 12:14 pm**

Cela faisait longtemps que je souhaitait monter un L.E.M pour compléter ma collection de Fusées.
Je suis tombé sur ce modèle, au hasard d'un lien, en libre chargement sur le sîte japonais UHU02.
http://uhu02.way-nifty.com/die_eule_der ... 13-lm.html" onclick="window.open(this.href);return false;

On y trouve également des écorchés du XWING ou du Viper Mark II tout aussi détaillés

conçu au 1/48 il est tout bonnement époustouflant

Le LEM 7 aquarius est celui de la tristement célèbre mission Apollo XIII
Le modèle comprend 21 feuilles PDF format 20,6 mmx 30,3mm et un fichier instructions de plus de 580 photos

Moi qui aime les détails et aussi démonter les choses pour voir comment elles sont faites, je suis gaté

Le concepteur conseil l'emploi d'un papier de 0,21 mm ce qui correspond,à peu pret, à du 170 grs.
Le graphisme et les textures sont d'excellente facture.

Début par la réalisation des cloisons avant et arriére.

Les pièces sont composées d'une feuille par cloison, qui doit être pliée en deux. Des points de repères sont prévus de part et d'autre pour assurer un recouvrement le plus précis possible.

Une feuille, de la même épaisseur, est inserée entre les deux faces pour donner la rigidité nécessaire à la pièce.

: face avant des deux cloisons

: Faces arrières

suite avec le support des premiers appareils de controle. Ce support qui fait saillie sur la cloison sert de guide pour le montage et la mise en place de l'ossatures qui reliera les deux cloisons.

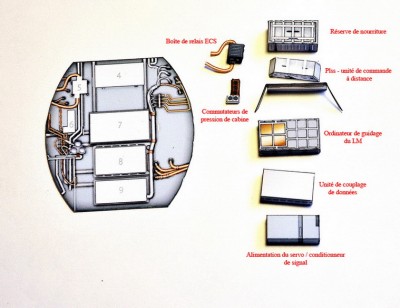

: j'ai indiqué le nom des appareils de contrôle.

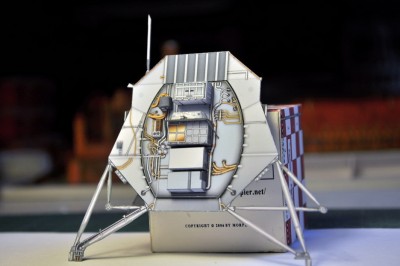

: mise en place du panneau.

Posté : **lun. mai 12, 2014 12:26 pm**

montage de la paroi qui relie les deux faces.

: Pièces constitutives

: assemblage

: contrôle sur la cloison arrière

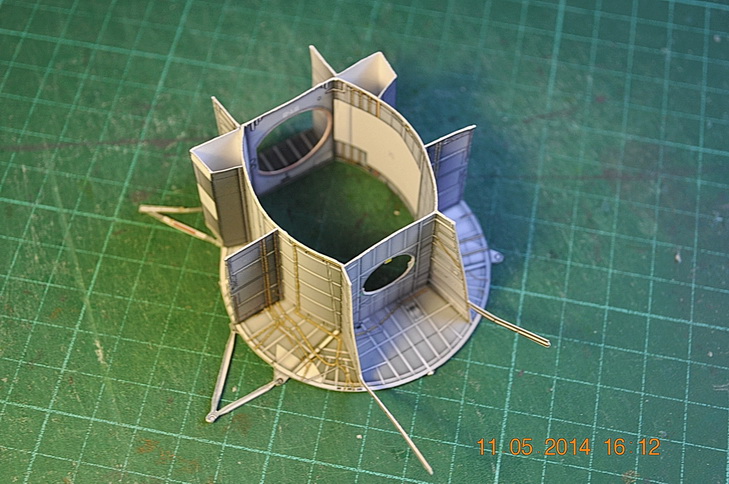

: compléments de la structure

J'ai mis le cube repère à coté pour avoir un aperçu de la taille du modèle

: ensemble terminé

Posté : **lun. mai 12, 2014 12:39 pm**

Collage de l'ensemble sur la cloison avant. respecter les zone repères pour la mise en place et procéder par petite touches.

Vérification du montage en positionnant l'ensemble sur la cloison arrière. Ne pas encore coller cette dernière.

Mise en place du cadre support du moteur de remontée (pour le redécollage).

Posté : **lun. mai 12, 2014 12:46 pm**

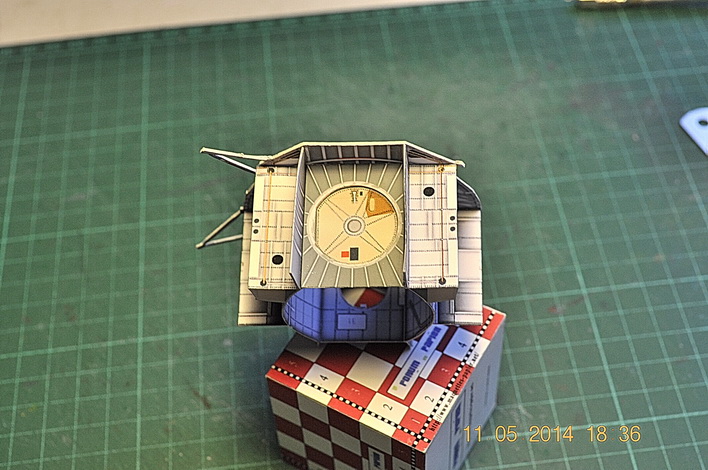

Et pour terminer (ce post) montage de la porte d'accés au module Appolo.

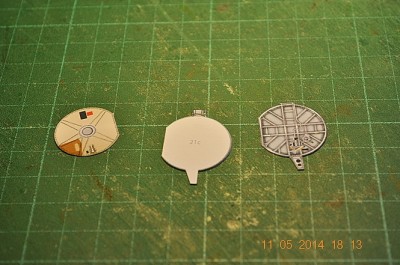

: Les pièces.

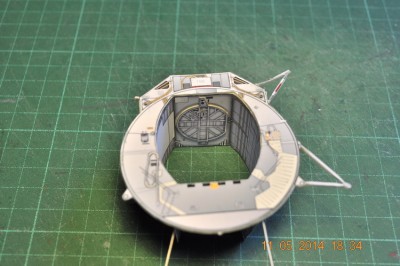

: trappe en place

: face extérieure

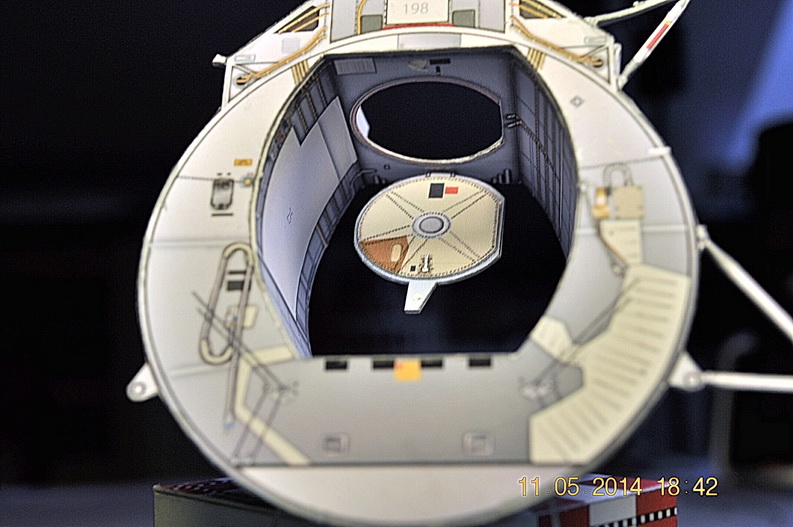

Et en plus elle s'ouvre

Fini pour aujourd'hui.
Je vais attaquer le montage d'un tas d'appareils divers et variés pour la suite.

A bientôt.

Posté : **lun. mai 12, 2014 2:10 pm**

C'est vraiment impressionnant, aussi bien par la précision de la conception que par la qualité du montage.
Outre le fait d'être un virtuose de la réalisation de maquettes, faut-il aussi connaître le japonais ?
Bonne continuation et surtout bon courage pour ce très très beau et intéressant modèle.
Jacques

Posté : **lun. mai 12, 2014 4:08 pm**

Il est très intéressant ce nouveau modèle !

Et le montage semble rapide . . .

Bonne suite et bonne soirée, Michel

Posté : **lun. mai 12, 2014 5:14 pm**

paoletti a écrit :C'est vraiment impressionnant, aussi bien par la précision de la conception que par la qualité du montage.
Outre le fait d'être un virtuose de la réalisation de maquettes, faut-il aussi connaître le japonais ?
Bonne continuation et surtout bon courage pour ce très très beau et intéressant modèle.
Jacques

Effectivement tout est en japonais (sauf le nom des différents instruments de bords qui sont en angais sur les planches) mais, vue le nombre impressionnant de photos du montages, dans le fichier instructions, cela ne pose pas de problème. Le fichier instruction ne comporte que des photos.

Posté : **lun. mai 12, 2014 5:24 pm**

Michel cerfvoliste a écrit :Il est très intéressant ce nouveau modèle !

Et le montage semble rapide . . .

Bonne suite et bonne soirée, Michel

Rapide..... pas tant que cela je viens seulement d'attaquer la deuxième page de pièces et il m'en reste encore 19 à monter!!!!!

Par contre le montage est aisé (pour l'instant) car les pièces sont très précise et s'assemblent sans problème. C'est un vrai plaisir.
Petite précision il n'y a pas de languettes d'assemblage; tout les collages sont faits bord à bord.

Posté : **lun. mai 12, 2014 6:03 pm**

Pour ce modèle, pas de réduction !

Je viens de voir sur le site, c'est impressionnant !

Bonne et belle suite, Michel

Posté : **lun. mai 12, 2014 11:32 pm**

Michel cerfvoliste a écrit :Pour ce modèle, pas de réduction !

Je viens de voir sur le site, c'est impressionnant !

Bonne et belle suite, Michel

Non non pas de réduction, tu a vu la taille à coté du cube repère, quoi que

je le referais bien au 1/96 pour aller dans ma Saturne V

Bonne nuit à toi aussi

Posté : **mar. mai 13, 2014 12:01 pm**

J'aime tous les petits détails, c'est beauuuuuu !
Bonne suite.

Posté : **mar. mai 13, 2014 3:17 pm**

Joli, mais un truc de ouf !!

Posté : **dim. mai 18, 2014 6:26 pm**

Pat_Craft a écrit :Joli, mais un truc de ouf !!

Non ce montage même s'il est très détaillé, il n'est pas si compliqué.
Le seul problème est qu'il n'y pas de languette d'assemblage, tout bord à bord. Mais bon c'est une question d'habitude.
Le vrai truc de ouf c'est le travail fabuleux produit par le concepteur tant au niveau recherches pour trouver les infos nécessaires que pour modèliser l'objet avec ce niveau détails.

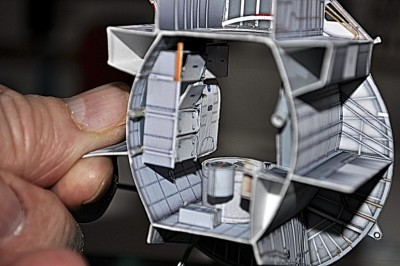

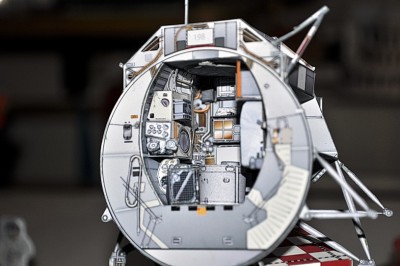

Suite avec les différents instruments de bord.

(le commandant de bord John W.Youg) est venu voir ou en était son LEM

Premier problème. Les pièces 51a et 51b qui constituent le capot du moteur de décollage sont abscentes

J'ai été obligé de les reconstituer à partir de capture d'écran sur les photos de la notice de montage retravaillées pour obtenir un forme et des dimensions proches de l'originale.
