HY invitation

[RonaldoM]

C'est comme toujours ! Je rentre au forum, mais je suis tout seul. Tout le monde est déjà allé se coucher. Il est vrai que je suis quelques cinq heures en retard, demain les camarades du forum vont lire les messages.

J'ai fini la cabine, sauf les sièges. C'est pourquoi la cabine ne peut pas être encore jointe à la caisse du fourgon.

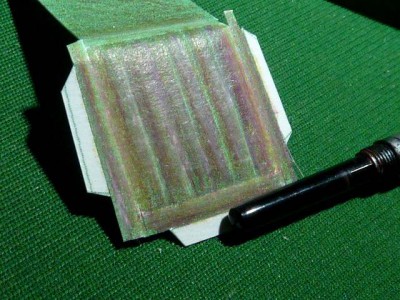

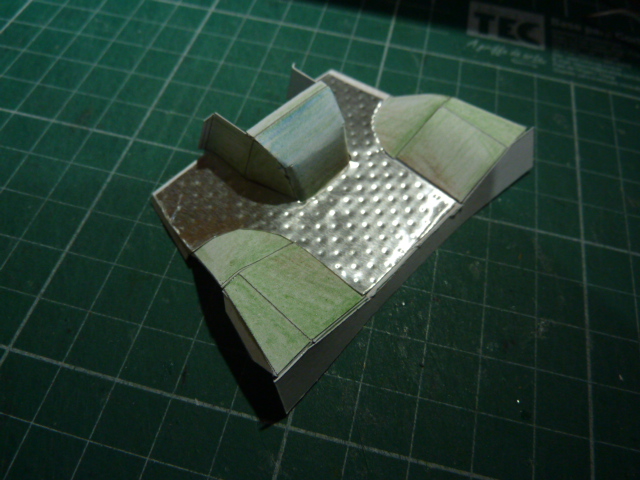

J'ai modifié (de nouveau ) le plancher da la cabine. Le coffre du moteur a du être modifié.
Je vous prie (fortement), ceux qui ont téléchargé le pdf de la cabine, de le faire à nouveau, car il est corrigé


Voilà des photos

[RonaldoM]

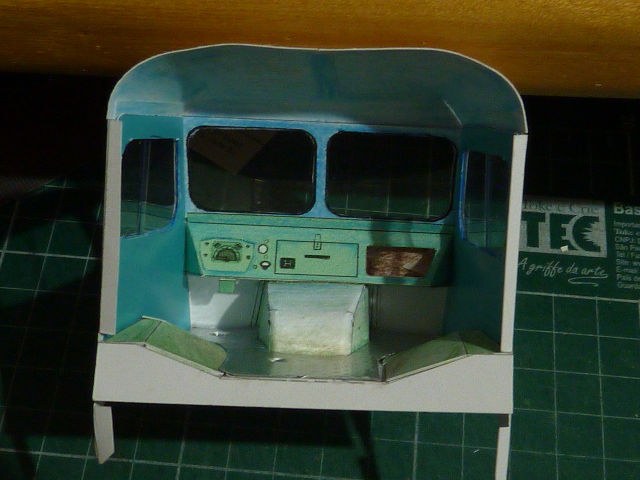

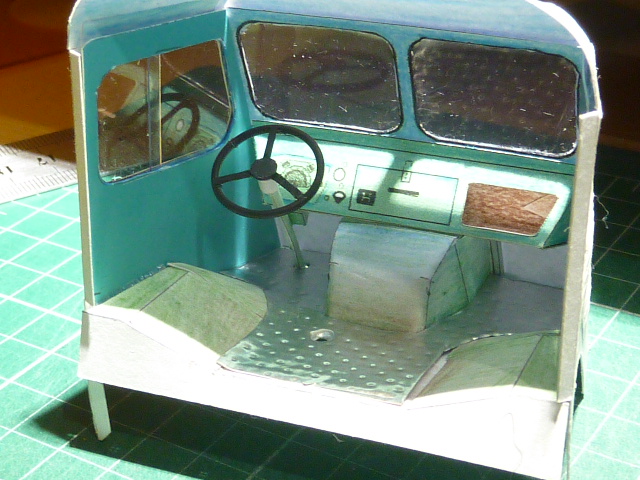

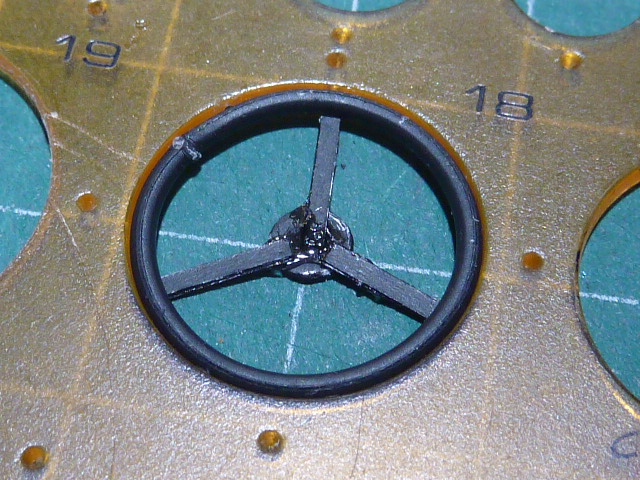

La cabine suit le dessin de Camille et le tableau de bord c'est le même.

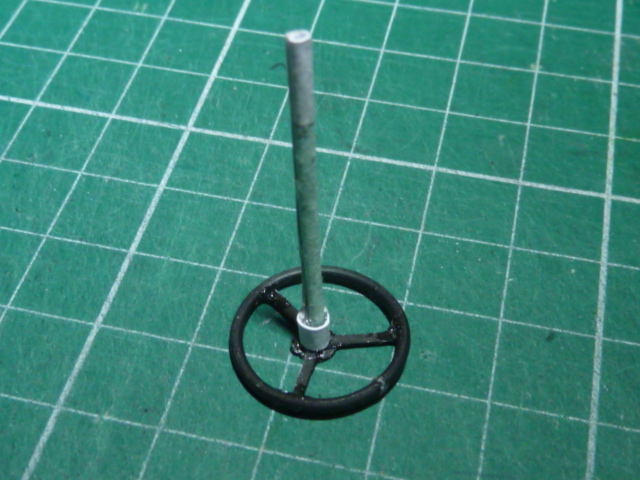

Il y a deux trous pour faire passer la colonne de direction et le commande de la boite de vitesse

[RonaldoM]

Je vais moi aussi me coucher, car il est tard. Bonjour à tous et à toutes.

[RonaldoM]

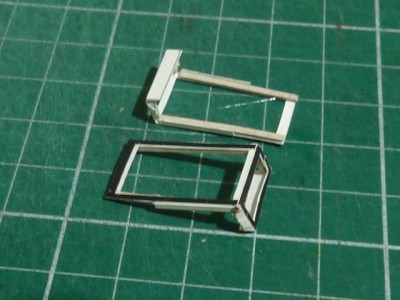

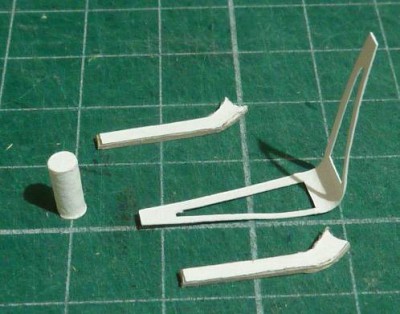

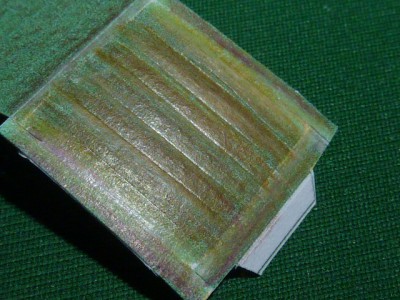

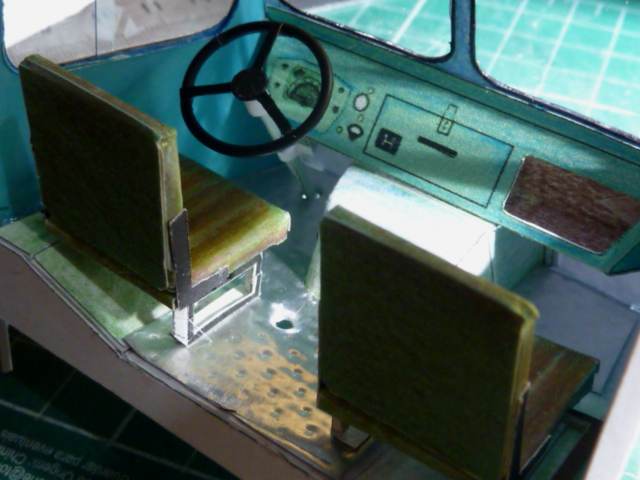

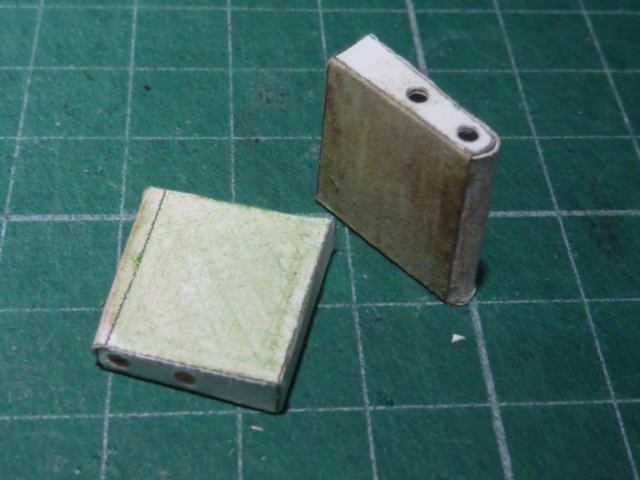

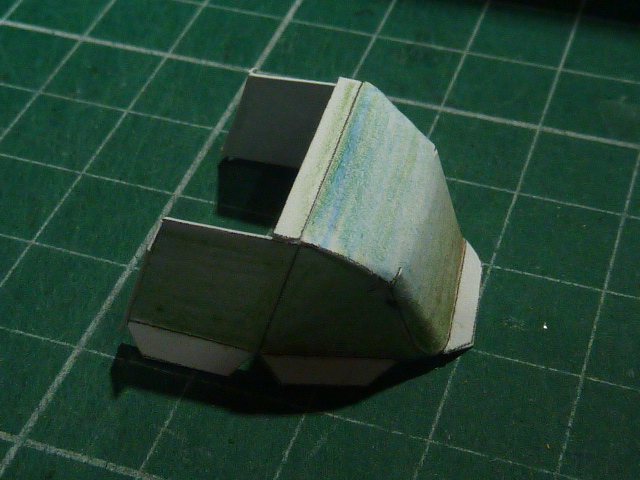

Les sièges, c'était ce qui manquait pour finir la cabine

[RonaldoM]

Ils sont en marron, mais mon imprimante a décidé les faire en vert, car l'encre rouge a fini
Le pdf est ci-join

[RonaldoM]

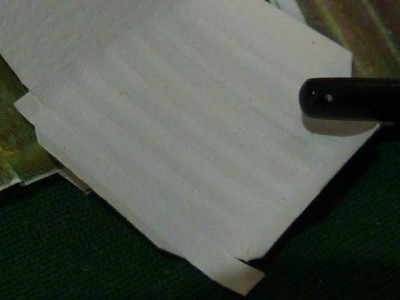

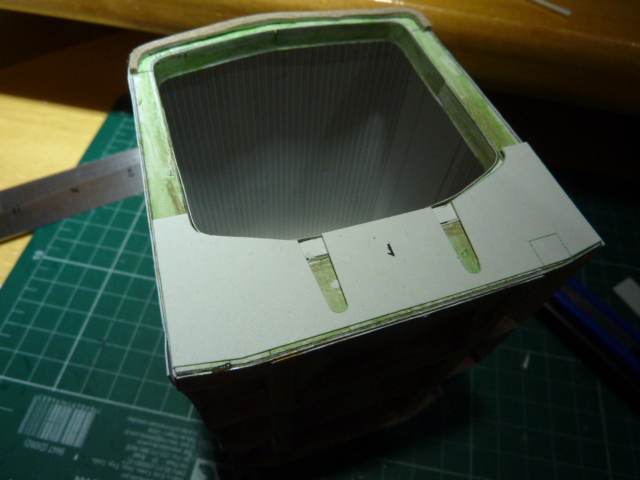

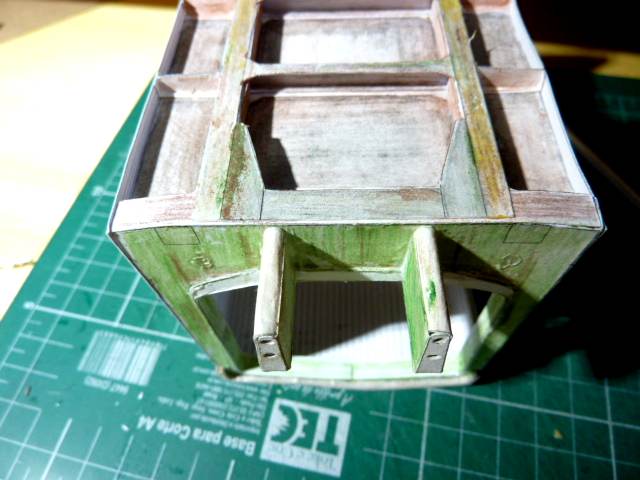

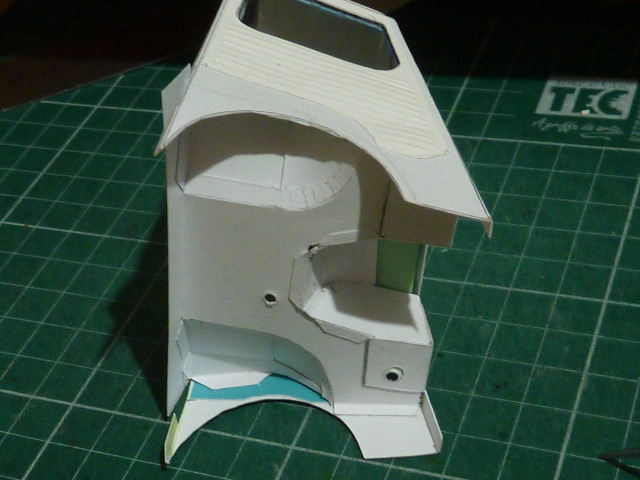

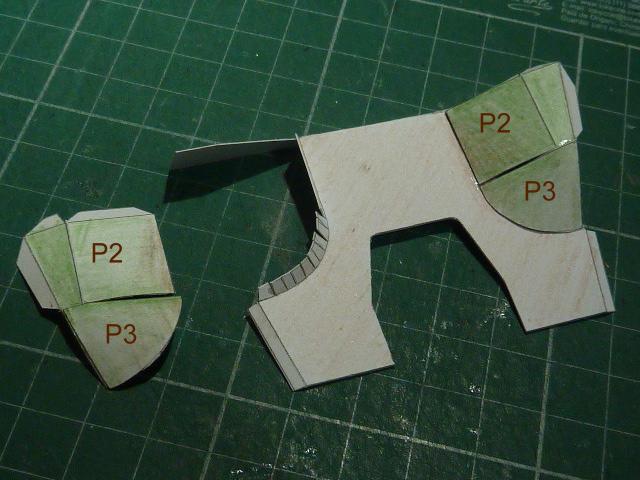

Le dessous de cabine est un peu complexe, car y sont presque toutes les ferrailles mécaniques. Je vous prie d'avoir un peu de patience, c'est pourquoi il est bien possible qu'il faille modifier quelque dessin au cours de ce montage. C'est ce qu'il a été déjà fait pour le plafond de la cabine. Il faut, donc, télécharger de nouveau le PDF de la cabine

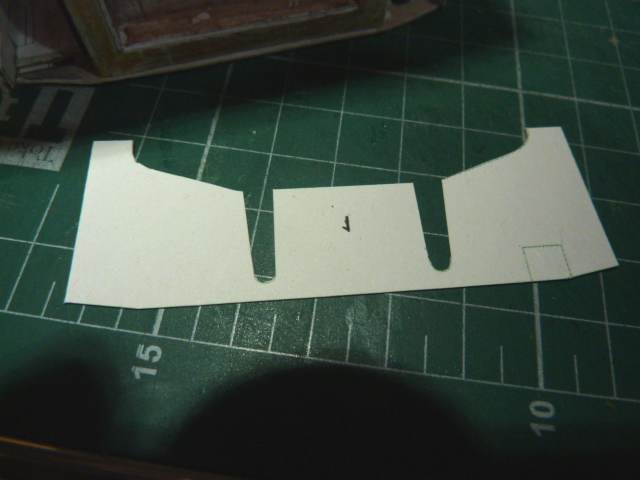

J'ai fait aussi un modèle pour faciliter le collage de la pièce S1, vu que sa place n'était pas prévue dans le dessin original. Pas de souci à cause de toutes ces modifications parce que je les mettrai tous sur le projet finalisé, toutefois, ceux qui veulent s'aventurer dans le montage à la fois, je mets ici les corrections.

Bon dimanche à tous et à toutes

[RonaldoM]

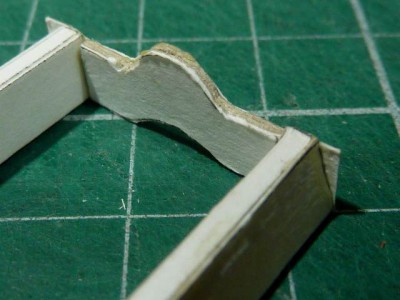

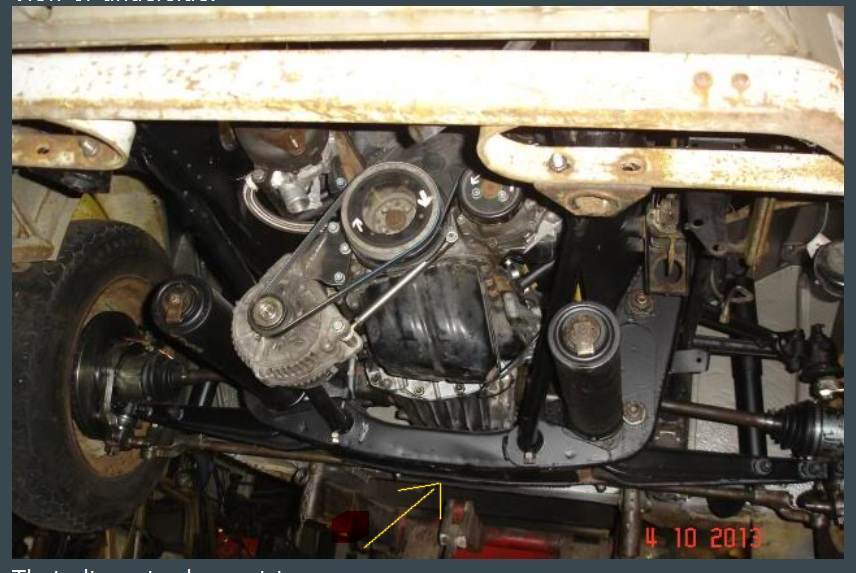

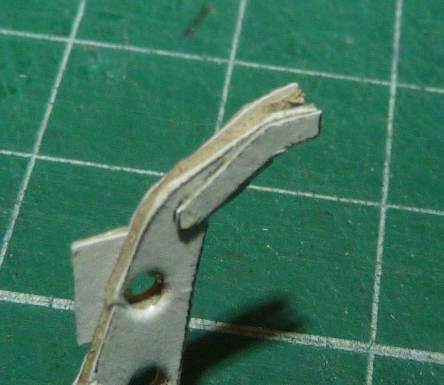

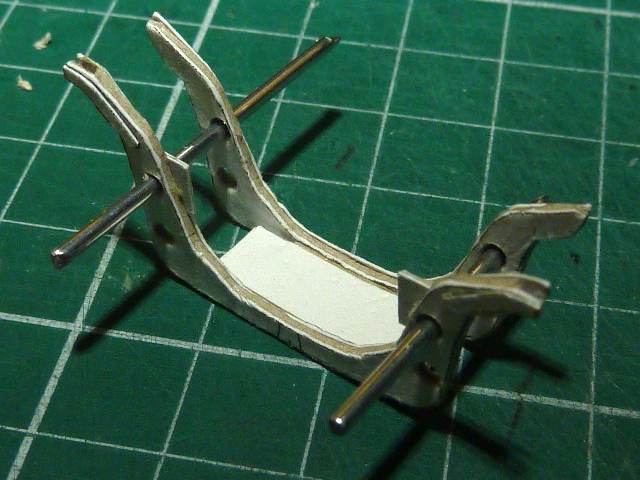

La première vraie pièce de cet ensemble c'est ce que l'on peut appeler "le berceau" du moteur et aussi de la suspension. Ce sont deux pièces. Voilà la première partie qui va, peut être, supporter les pièces de la suspension

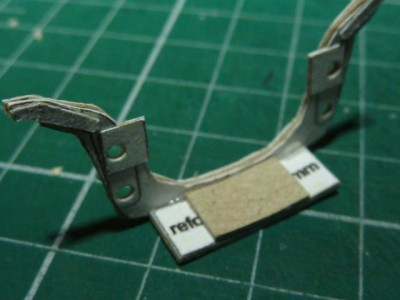

L'ensemble de ce berceau est montré ici dans la première photo

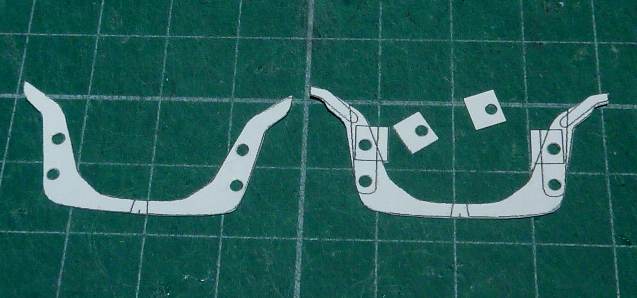

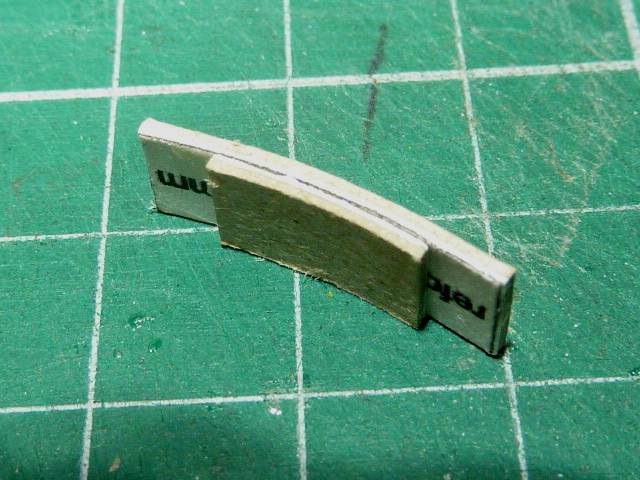

deux pièces qui vont être renforcées par du carton 0,5 mm

[RonaldoM]

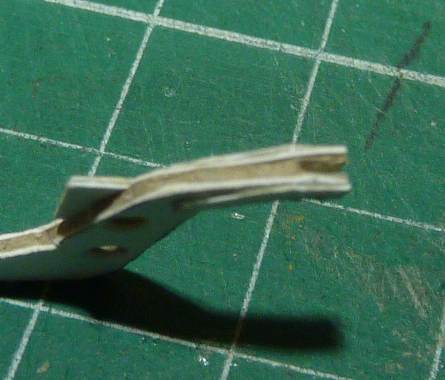

plus une photo de cette pièce qui passe au dessous du moteur

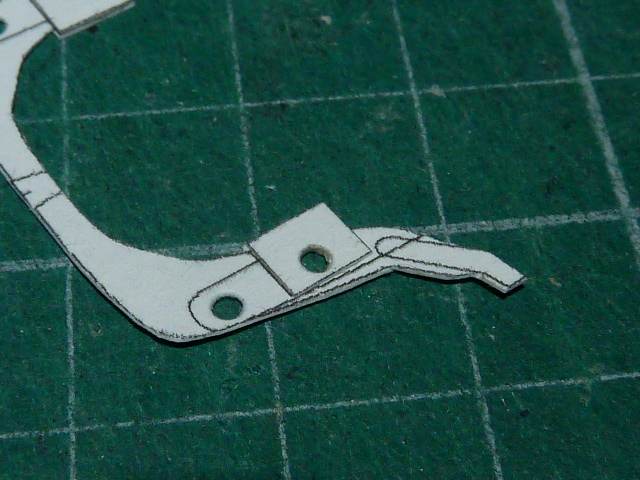

Les petits trous ont le diamètre de 0,5mm, mais le poinçon le plus approprié c'est le 1mm

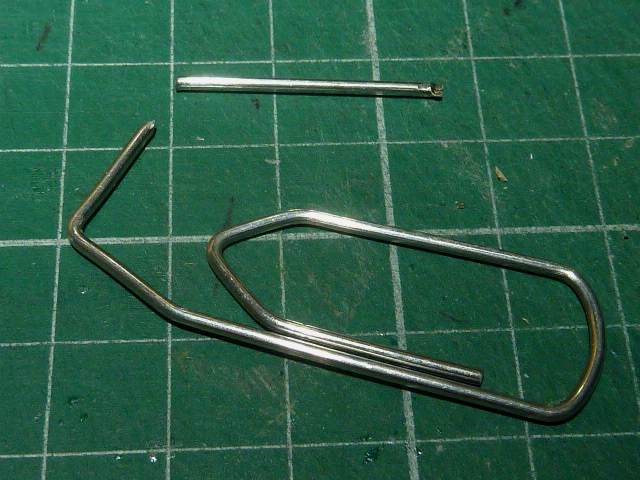

J'ai utilisé un morceau d'une agrafe pour bien aligner les deux pièces avant de les coller

[RonaldoM]

On va continuer.

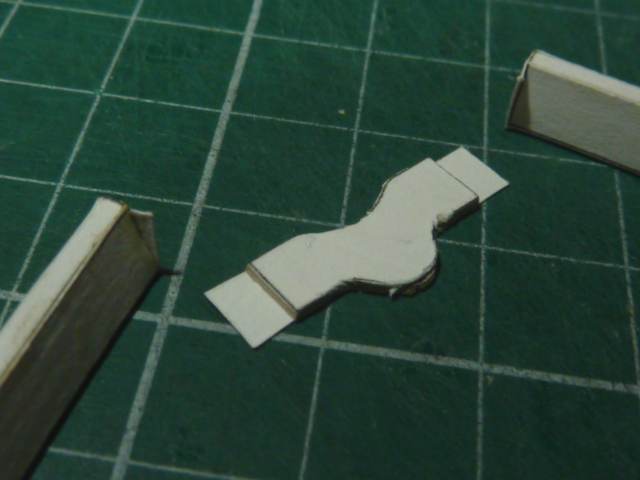

c'est la pièce S3 en dessous.
Il ne faut que le mettre dans la place sans y coller

[RonaldoM]

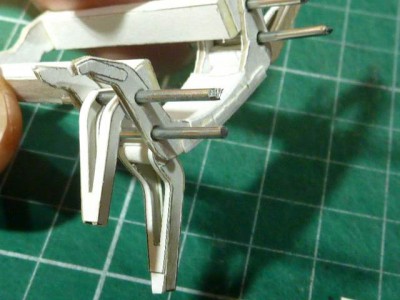

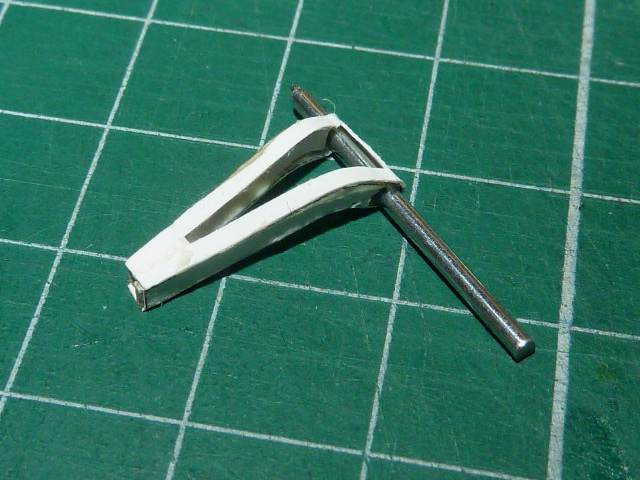

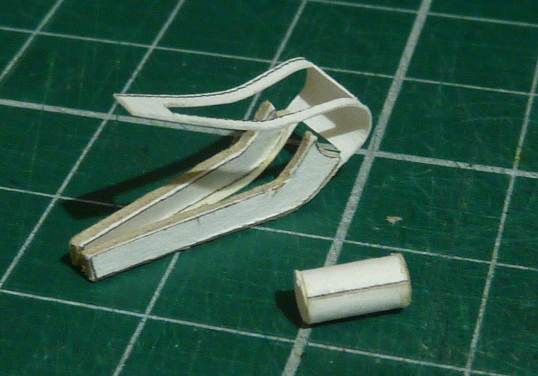

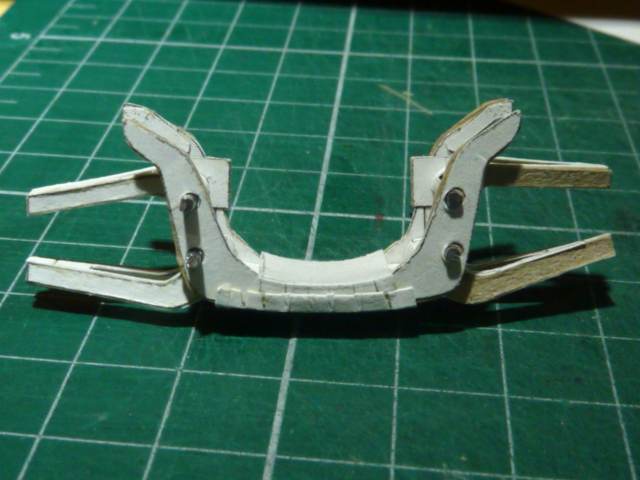

Pour la pièce S3 il ne faut que la mettre sur place, mais la pièce S4 de dessus est monté à lensemble de la goupille (que j'ai fait en métal). Il faut faire passer cette goupille dans le trou.
Cette montage permettre mouvementer les pièces

[RonaldoM]

plus de photos pour améliorer la compréhension

[RonaldoM]

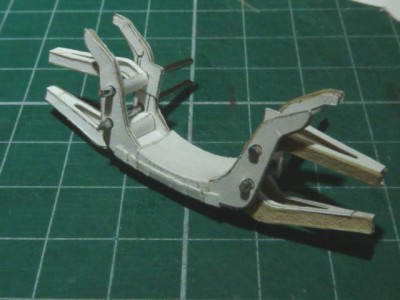

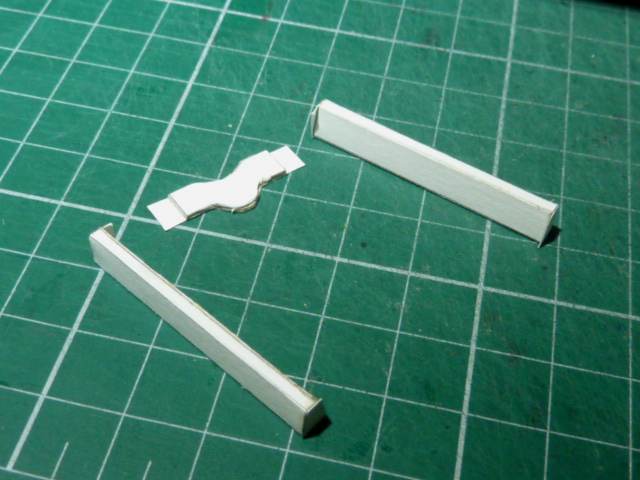

Pour finir cette structure, il faut l'attacher au longeron qui soutiendra le moteur. Cette pièce avance un peu avant la cabine et n'a pas la section carrée. De plus, il faut être attentif à l'alignement de l'ensemble, vu dans la dernière photo

[RonaldoM]

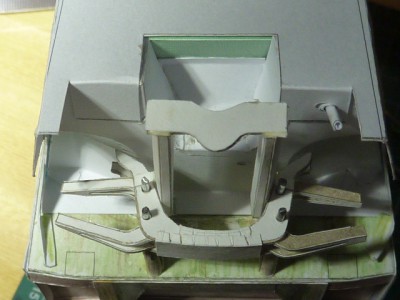

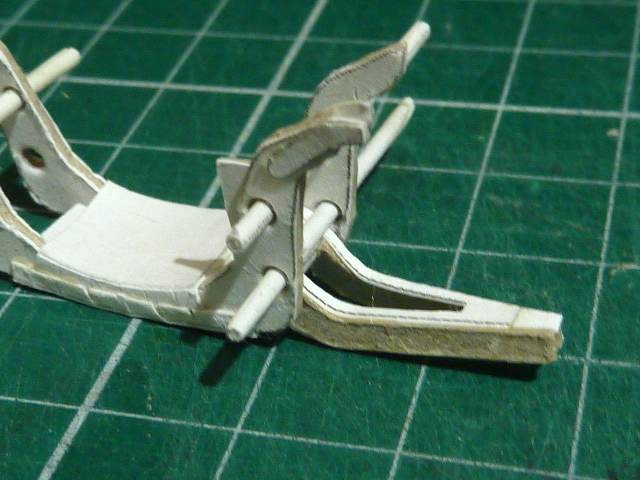

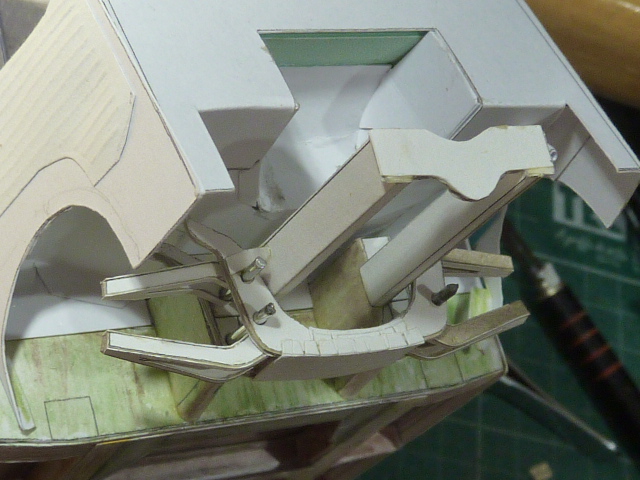

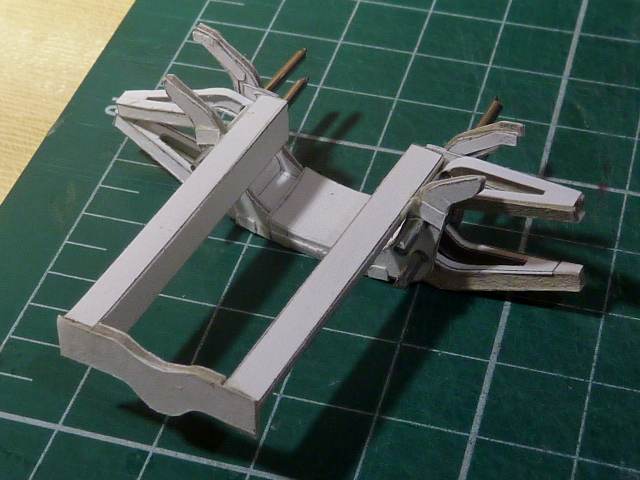

Et voilà l'ensemble est monté. Il y a un petit support pour mieux soutenir le longeron Voir photo 3(cerclé en rouge) Les bras qui vont s'attacher aux roues restent toujours libres pour y mouvementer.

[RonaldoM]

Ce qui m'étonne c'est que tout ça va s'ajuster en dessous la cabine

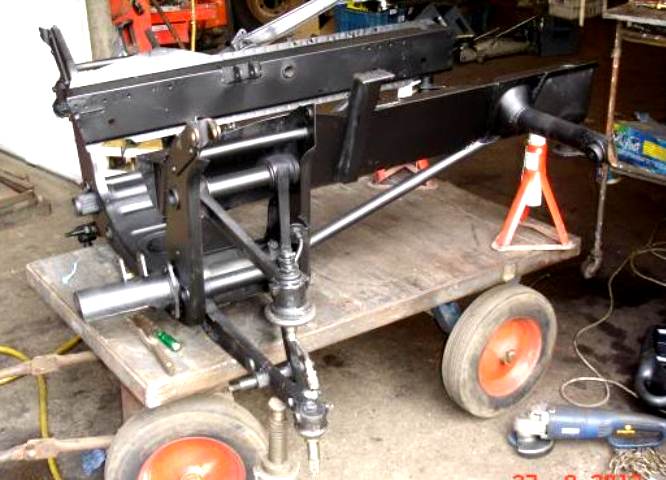

Je voudrais bien ne pas coller cet ensemble à la carrocerie pour permettre le retirer comme dans le monde réel !!!

[RonaldoM]

J'ai oublié le fichier pdf

Il me faut dire que j'ai modifié le toit de la cabine. Le fichier pdf mis à disposition a été déjà modifié.
Aux qui ont, peut être, déjà monté la cabine, il ne faut que coller seulement la part du toit sur l'ancien.
