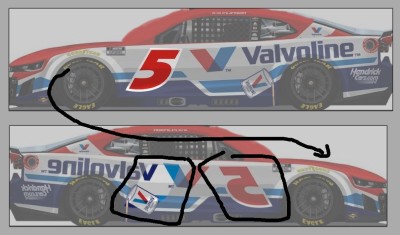

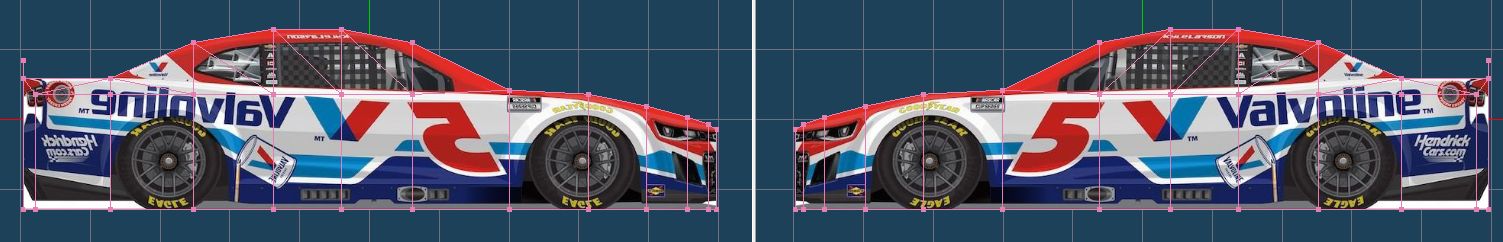

Mais... sur le cote droit, le plus gros probleme est...
... les textures sont a l'envers !
C'est logique, puisque c'est la texture gauche sur le cote droit
Il n'y a pas de recette magique, il faut 'retourner' chaque section
(ou du moins les plus grosses et les plus visibles)

D'abord, faire une copie de ce fichier '202605 gauche'
et le nommer '202605 droit'
Sur Metasequoia, connecter la texture '2 sright' avec ce nouveau fichier

[keroliver]

Il faut inverser les logos avec les outils...
'polygon section', retourner 'mirror', coller et ajuster

Pour cette 2026 05, on voit que le numero '5' est a l'envers
sur le logiciel de dessin, cliquer 'polygon section'
sur le dessin, cliquer une fois n'importe ou,
bouger la souris, et relacher le bouton
un triangle apparait, avec des gros points et des petits points au milieu du segment
cliquer sur un gros point, bouger, et le triangle est modifie
cliquer sur un petit point, bouger, et d'autres points apparraissent

[keroliver]

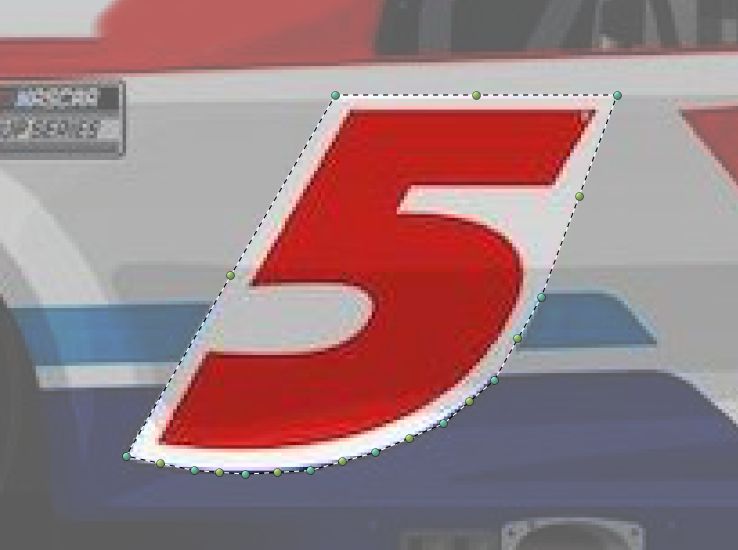

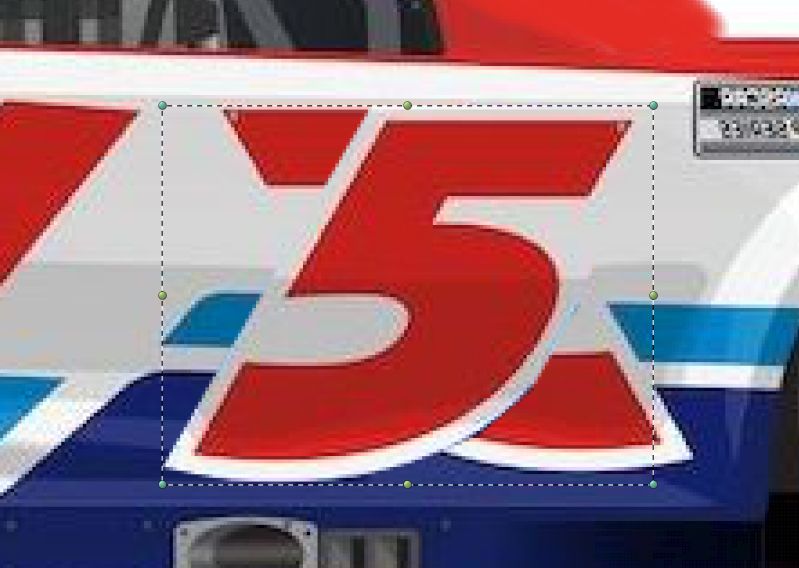

Selectionner la zone autour du '5' et copier 'control C'
Le '5' est maintenant memorise
cliquer 'image' 'more transformation' 'mirror'
et toute la voiture va etre en miroir, en vue opposee

[keroliver]

cliquer coller 'control V', et le '5' reapparait a l'endroit
repositionner le nouveau '5' sur l'ancien '5'
et sauvegarder le fichier

[keroliver]

Avec le 'dropper' et la 'brush', nettoyer la zone autour du nouveau '5'
Le but du jeu est d'harmoniser les couleurs
sauvegarder le fichier
retourner l'image... 'image' 'more transformations' 'mirror'
sauvegarder le fichier

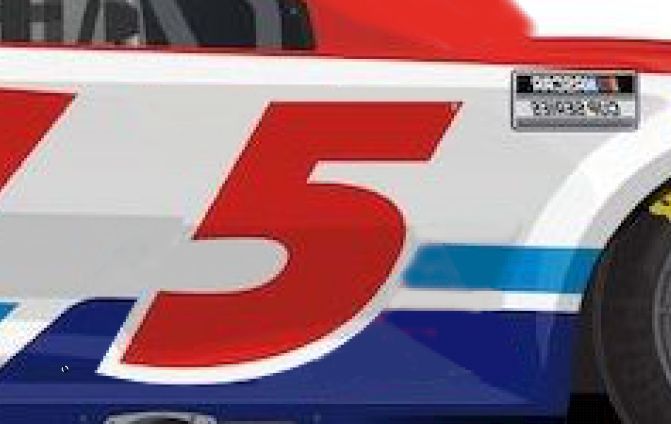

verifier sur Metasequoia... le numero '5' est a l'endroit et propre

[keroliver]

Inverser le logo 'Valvoline'
Il n'est pas horizontal. Il n'est pas droit.
Il est a un certain angle

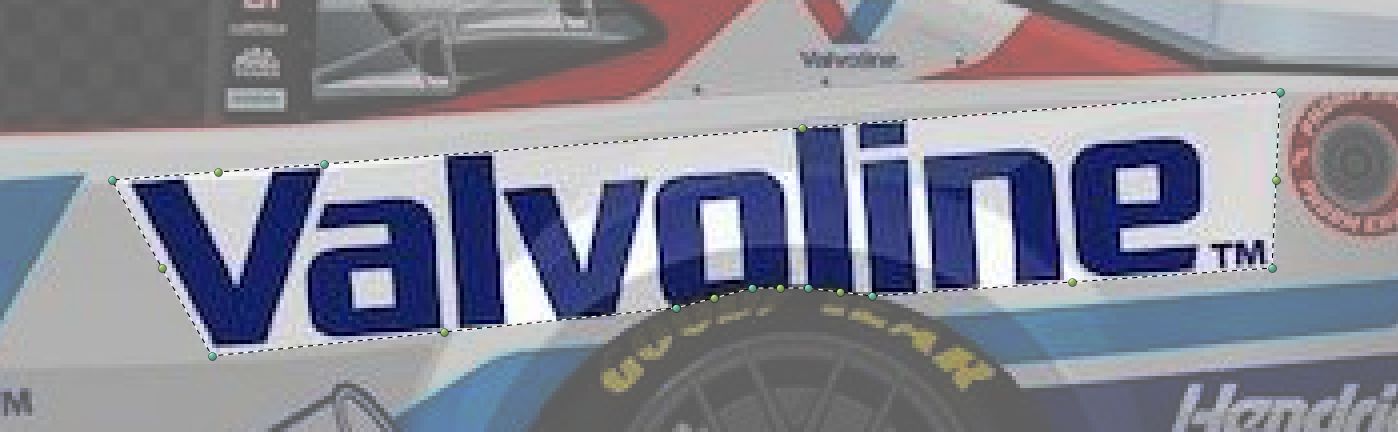

Selectionner avec 'polygon selection'
copier, inverser l'image, coller... voir photo

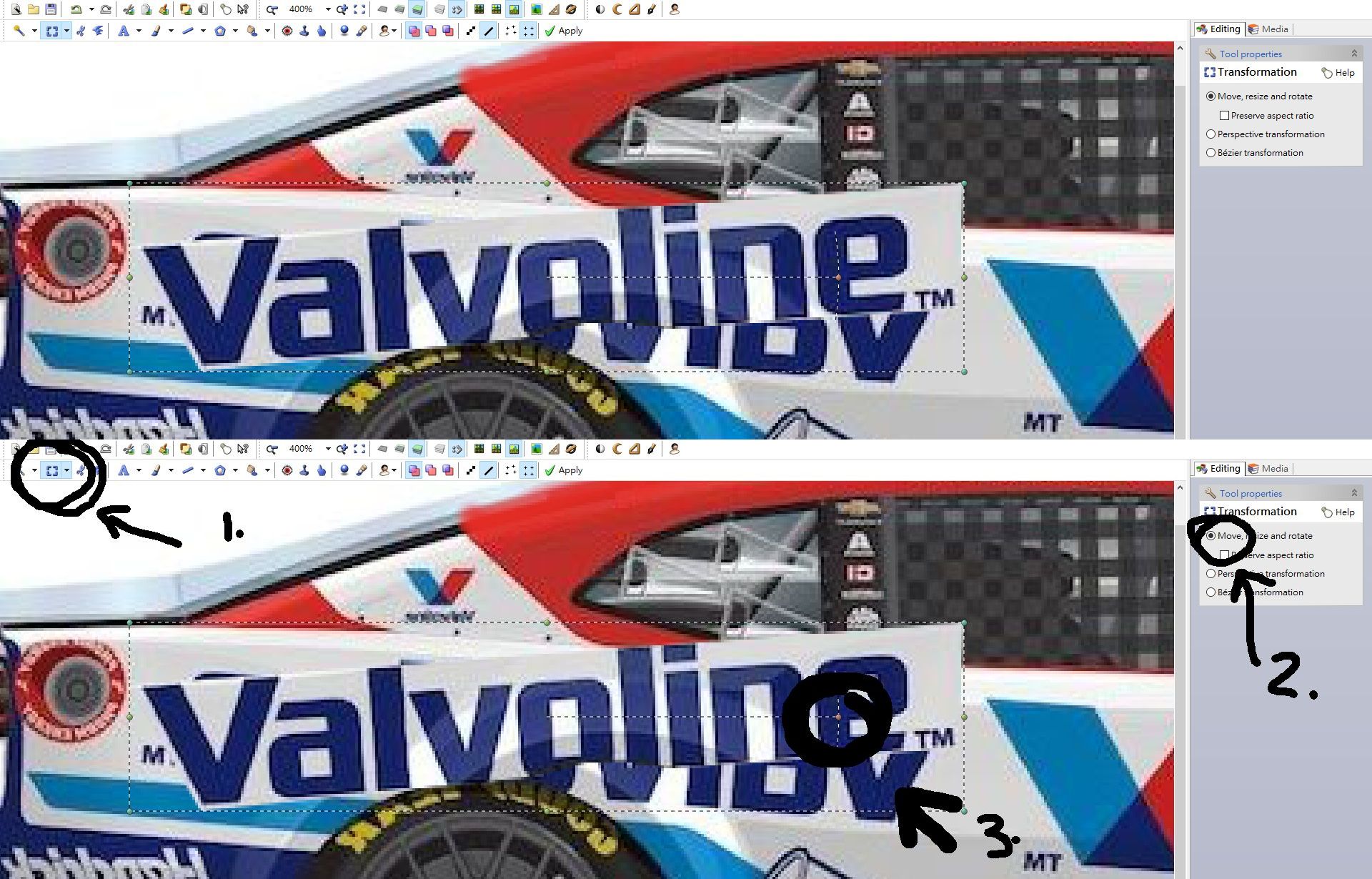

selectionner 'transformation' en haut a gauche
selectionner 'move, resize, and rotate' en haut a droite
et un petit cercle orange apparait

cliquer sur le cercle et tourner ''doucement'' le logo
a l'angle que vous voulez, ici, pour cacher l'ancien logo

'rotate' est un outil basique, pas facile a utiliser
Bon, ici, ca ne fonctionne pas, haha
parce que la zone est 'trop longue'

[keroliver]

Alors voici une autre technique

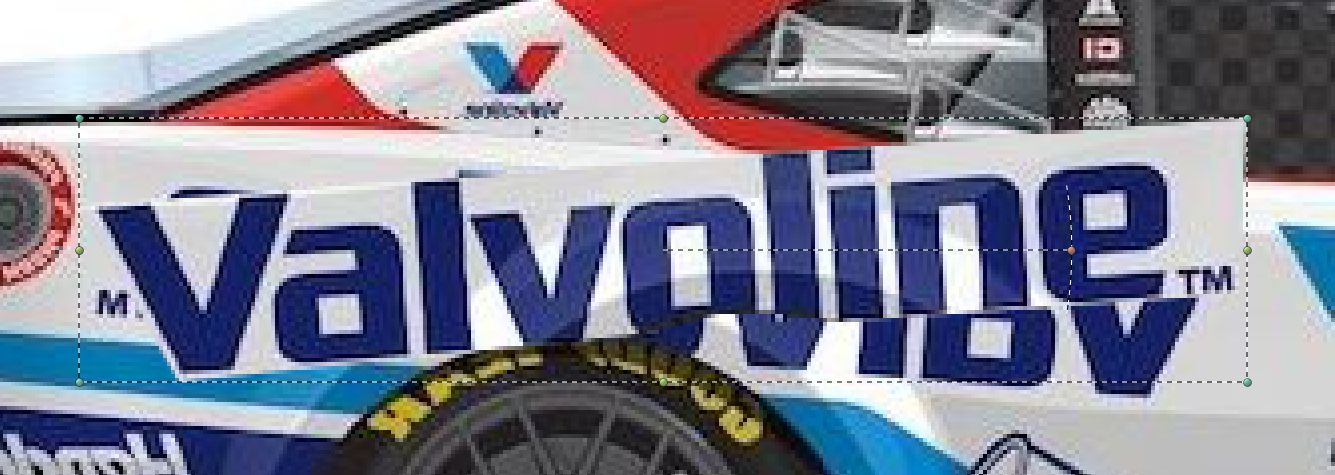

selectionner 'transformation' en haut a gauche
selectionner 'perspective transformation' en haut a droite
positionner le cote gauche du logo correctement

cliquer sur le point au milieu de la ligne a droite de la selection
et bouger ce point vers le bas, toute la zone selectionnee va se transformer
Ajuster le nouveau logo en bougeant les points de cote et du milieu

Cacher l'ancien logo avec le nouveau logo
Nettoyer les zones autour du logo avec la 'brush'
ici, c'est un peu complique
Le but du jeu est d'harmoniser les couleurs

sauvegarder le fichier... inverser l'image
sauvegarder le fichier... verifier sur Metasequoia

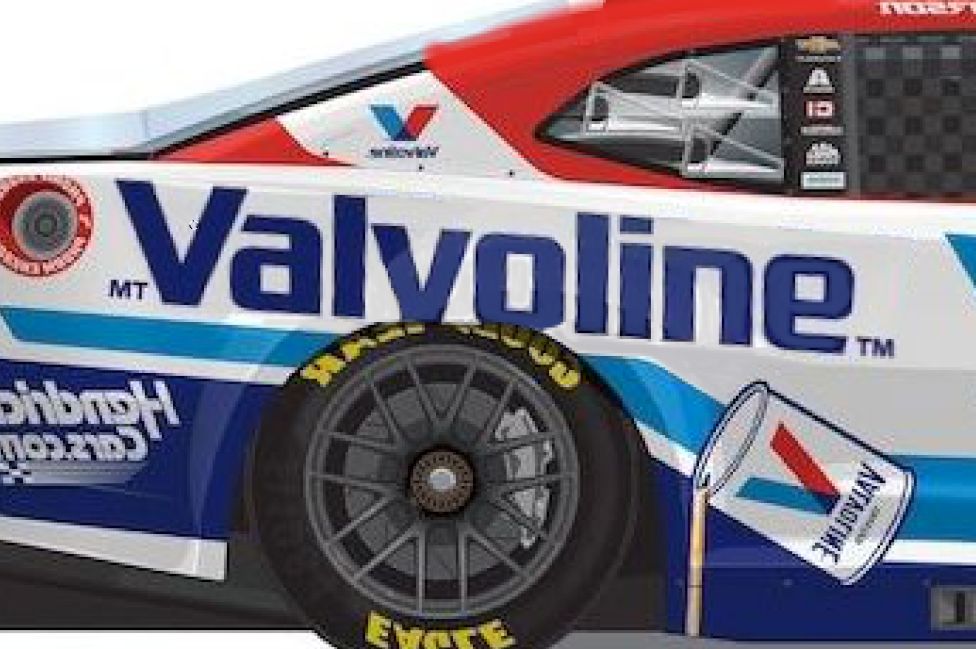

Les lettres du mot 'Valvoline' sont a l'endroit

[keroliver]

et de meme pour chaque logo, en particulier les lettres
mais je continuerais plus tard
Pour ce tutorial, passons a l'etape suivante

[keroliver]

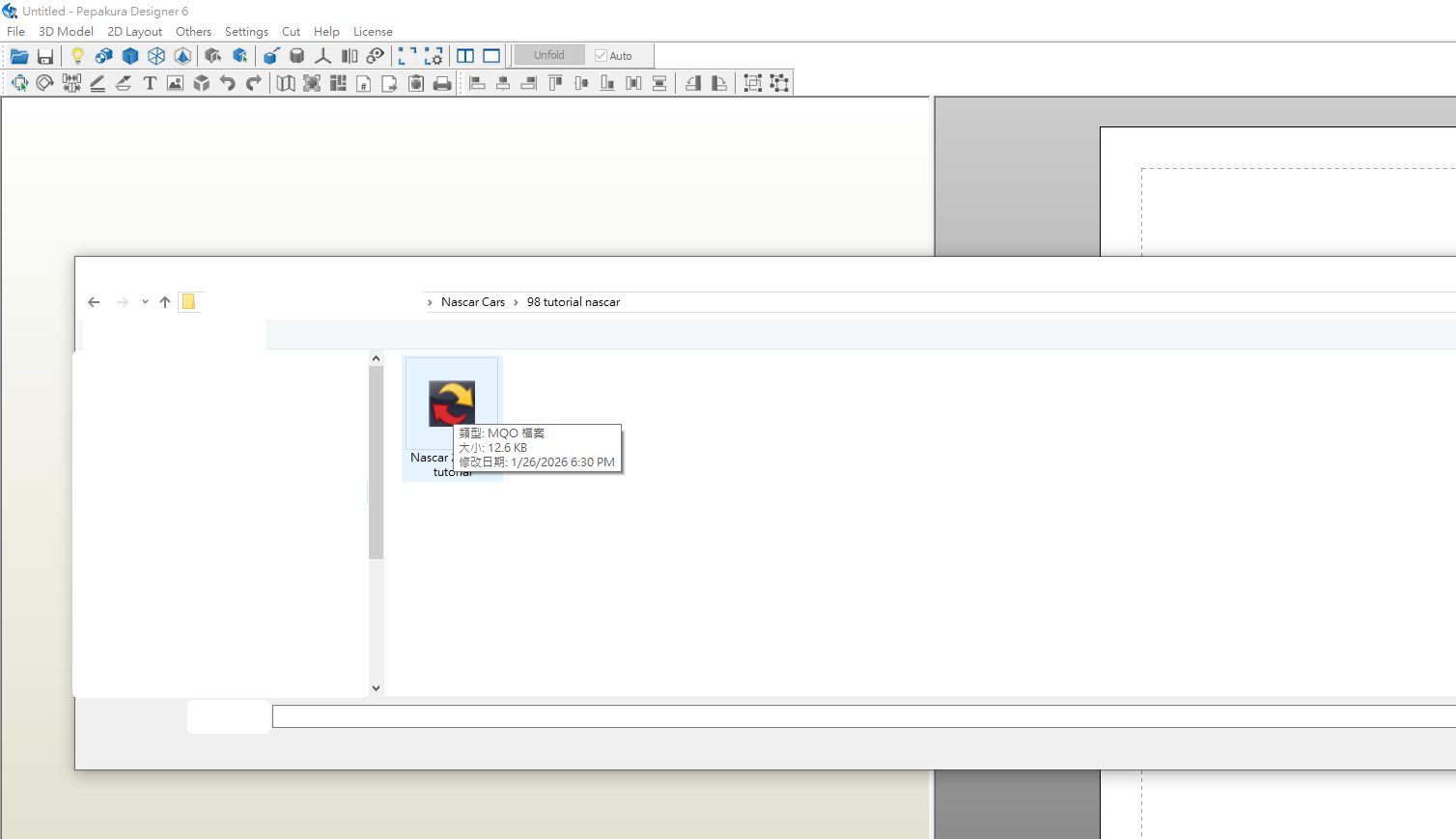

Ouvrir Pepakura Designer
Ouvrir le fichier mqo de la voiture

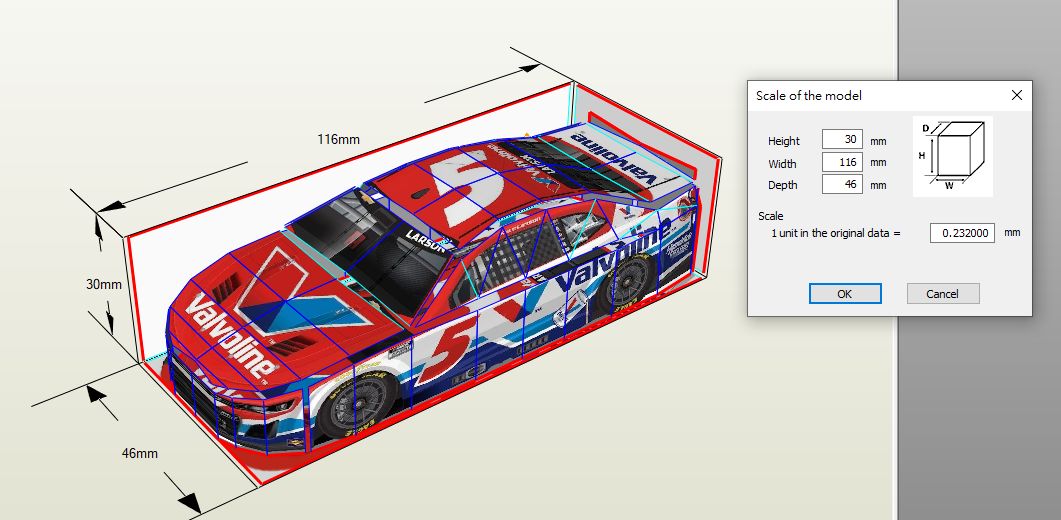

Remplacer '500' par '116'
Longueur des voitures reelles echelle 1/1 = 5000 mm
Longueur des voitures sur mqo echelle 1/10 = 500 mm
Longueur des modeles en papier echelle 1/43 = 116 mm
Cliquer 'unfold'

Note: Pepakura est souvent calibre en format 'letter'
cliquer 'file' 'printer setup' et changer 'letter' to A4

[keroliver]

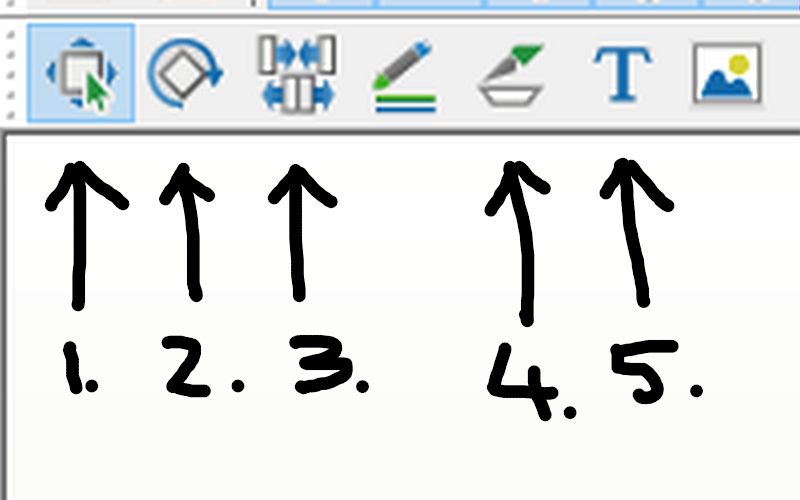

Utiliser les outils 1, 2, 3, 4, et 5 pour arranger le modele deplie
(pas de details sur ces operations, ou voir 'F1 2026 tutorial')
Bien observer les pdf Nascar deja publies, et copier les positions de chaque piece et des 'flaps' (zones de collage)

Enfin... 'file' 'print pdf' et sauvegarder le fichier pdf

Bravo !!

[keroliver]

Je le repete encore une fois...
Ceci est un tutorial vite fait, bien fait pour debutants
Oui, il existe d'autres techniques
plus meilleures, plus rapides, plus super
mais ce n'est pas l'objectif aujourd'hui
Ce tutorial utilise les techniques et les outils les plus basiques

[keroliver]

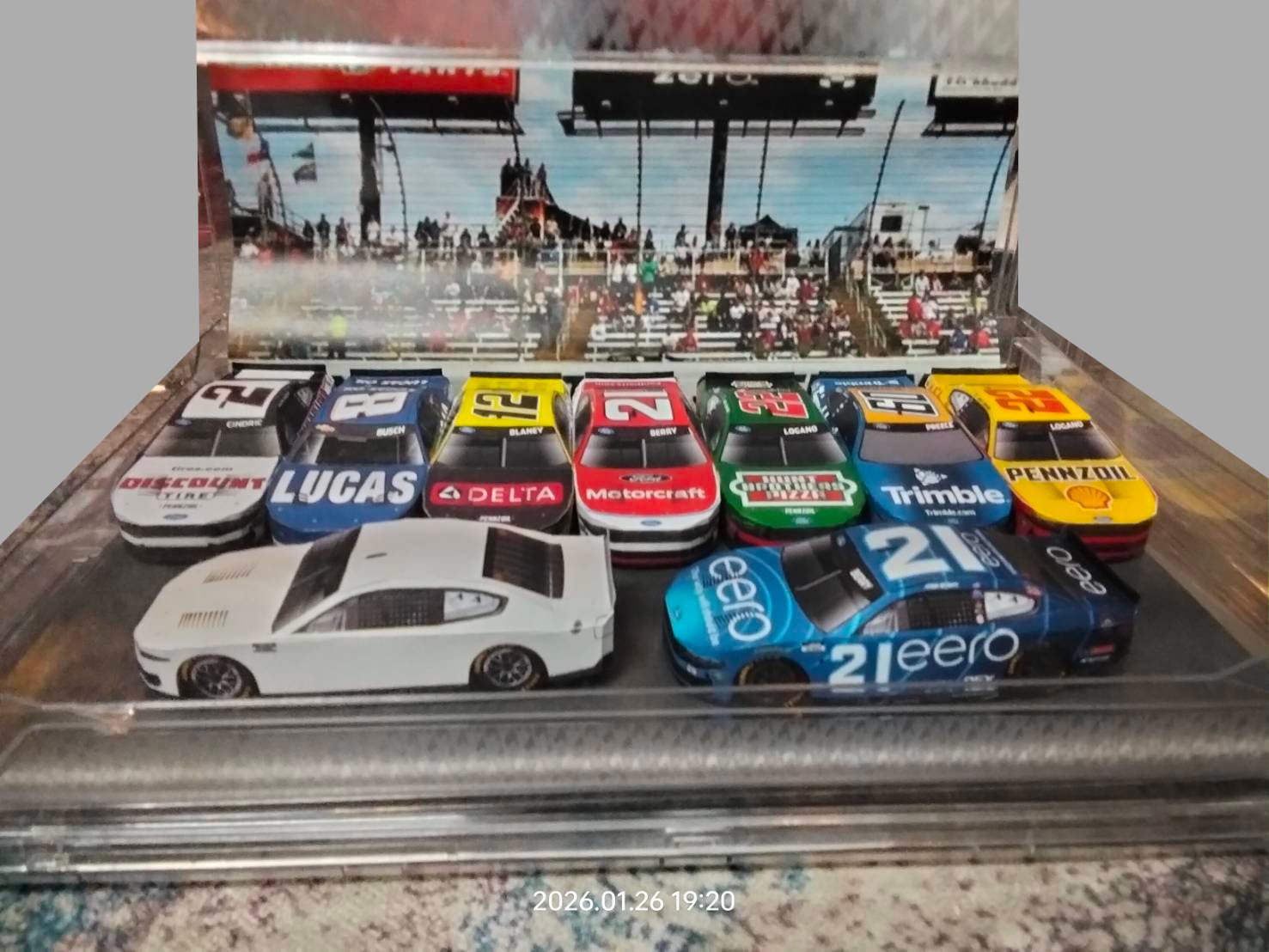

Voici les Nascars que j'ai creees et un diorama de speedway
Elles ont ete tres appreciees a la derniere exposition du mois de decembre
Je finis cette 2026 05, mais je n'ai pas prevu d'en colorier d'autres

Maintenant, a vous de jouer et de partager !!

[keroliver]

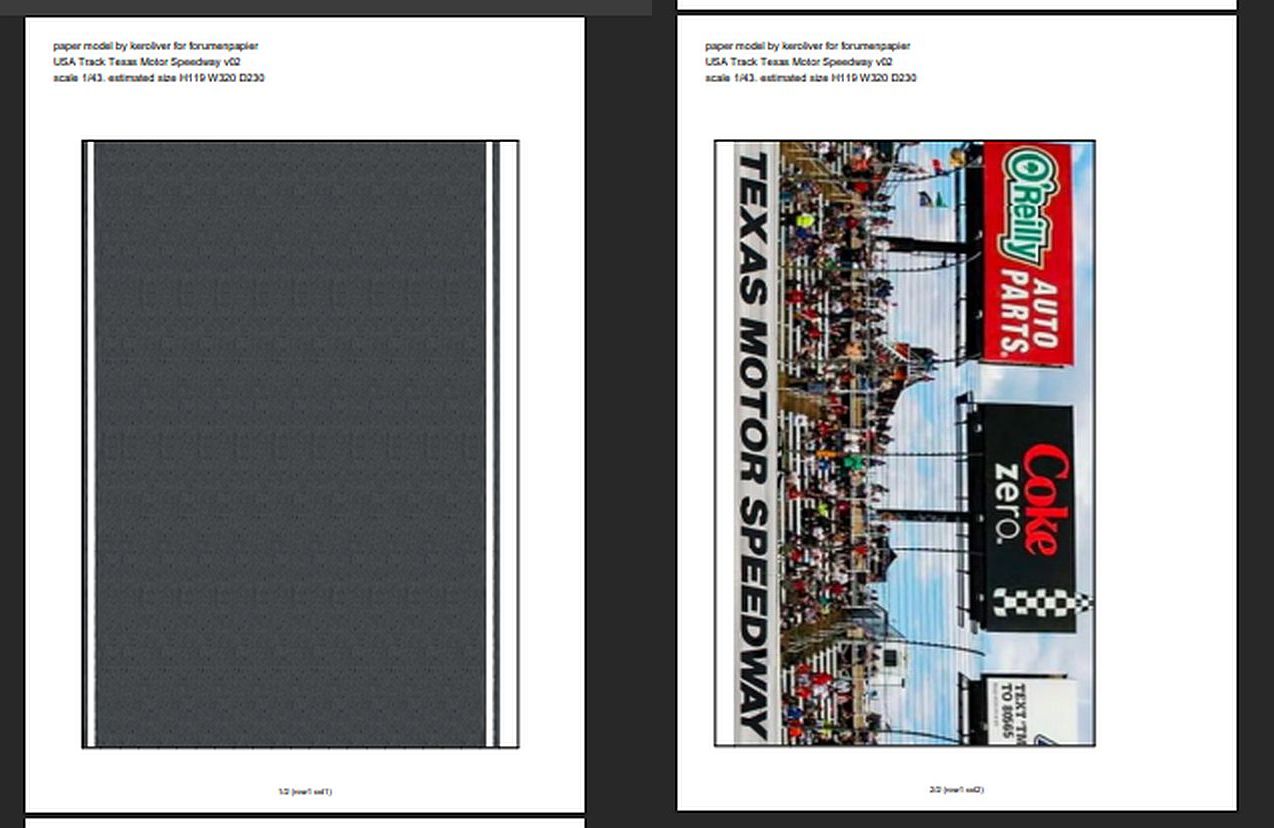

paper model by keroliver for forumenpapier
USA Track Texas Motor Speedway v02
scale 1/43. estimated size H119 W320 D230

Cadeau pour ceux et celles qui ont lu jusqu'au bout
Le diorama a imprimer en format A3

[keroliver]

paper model by keroliver for forumenpapier
Nascar 2026 #05 valvoline
with textures from https://store.nascar.com/
130x500x200 scale 43 30x116x46

[keroliver]

En fait, il y a une autre option:
... modifier la decoration directement sur le fichier .pdf

C'est a dire:
preparer les textures sur le logiciel photo
uploader les textures sur Metasequoia
deplier sur Pepakura
imprimer le fichier .pdf sur ordinateur

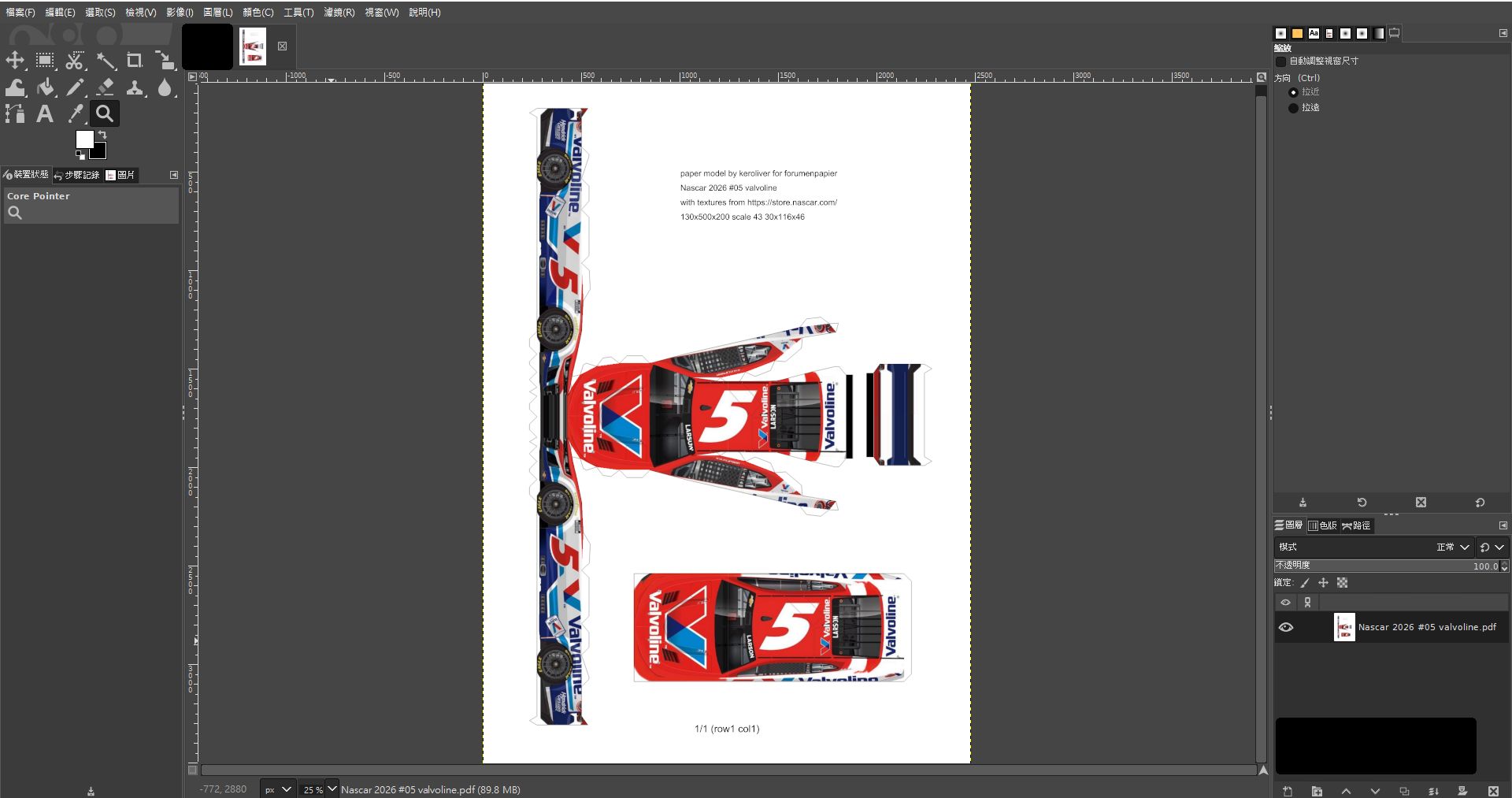

modifier la decoration directement sur le fichier .pdf (conseil: utiliser GIMP software)
imprimer le fichier .pdf sur papier
