Apollo13 LM-7 Aquarius

jeanma · Message par **jeanma** » lun. mai 19, 2014 6:07 am

C'est un modèle superbement détaillé, et ton montage en image le met encore plus en valeur.
Bravo.
Je ne pense pas que tu auras de mauvaises surprises, l'auteur est sérieux, peut être certaines rigidités ou épaisseurs à customiser via des doubles impressions ou des renforts cartonnés, tu verras au fur et à mesure.

Encore une fois c'est magnifique !

lun. mai 19, 2014 7:29 am

Et quand la pièce est absente, ça ne doit pas être facile de déterminer sa forme exacte ?

Bonne suite et bonne semaine, Michel

pssorg · Message par **pssorg** » lun. mai 19, 2014 11:48 am

Merci jeanma, pour les surprises je ferais avec. On est modèliste ou on ne l'ai pas

pssorg · Message par **pssorg** » lun. mai 19, 2014 12:05 pm

Michel cerfvoliste a écrit :Et quand la pièce est absente, ça ne doit pas être facile de déterminer sa forme exacte ?

Bonne suite et bonne semaine, Michel

Pour l'instant pas de difficulté car les instructions de montage ont plus de 500 photos et chaque étape en comprends au moins 4 ou 5.
Pour le capot du moteur:
le diamétre du cylindre est défini par celui du percement situé en bas du LEM, pour le passage du moteur.
Donc pas de problème pour en définir le périmétre.
J'ai mesuré la hauteur du cylindre avec la pièce (crème) située à gauche du capot, vue de face.
Mais, je crois, j'aurais du prévoir 1 mm de plus, enfin cela ne se voie pas

Pour la fermeture du cylindre même démarche.
Concernant les textures je suis parti sur des captures d'écrans faites sur les photos de la notice.
Je les ai retravaillées avec photoshop pour les ramener à la bonne taille et à la bonne forme et la bonne teinte.
Le résultat n'est pas trop mauvais je pense

Pour la couronne du puit d'accès, diamètre pris sur le percement supérieur, pour l'intèrieur et extrapolé à partir des photos pour le diamètre extérieur.
Ensuite impression d'un carré vierge de la couleur du puit et découpe au compas de découpe

Voila, en espérant n'avoir pas à bricoler des pièces plus complexes.

atlas83 · Message par **atlas83** » lun. mai 19, 2014 7:07 pm

Sauf erreur de ma part, les pièces "manquantes" sont en réalisté sur la planche lm718 destiné à être imprimée avec lm721 au verso

pssorg · Message par **pssorg** » mer. mai 21, 2014 7:24 pm

atlas83 a écrit :Sauf erreur de ma part, les pièces "manquantes" sont en réalisté sur la planche lm718 destiné à être imprimée avec lm721 au verso

Negatif, la planche lm 718 ne regroupe que des N° 300 concernant l'habillage termique du module d'attérissage

Pas de 51a,51b et 60b

atlas83 · Message par **atlas83** » mer. mai 21, 2014 7:35 pm

Pourquoi ai-je écrit 718 alors qu'il s'agit de 719

pssorg · Message par **pssorg** » jeu. mai 22, 2014 11:51 am

atlas83 a écrit :Pourquoi ai-je écrit 718 alors qu'il s'agit de 719

affimatif Atlas83 j'ai pas regardé aussi loin dans les feuilles

C'est malin d'avoir mis ses pièces avec celles du module d'atterissage

Pourtant j'ai l'habitude avec Agraf qui met ses pièces dans tout les coins de ses livrets

,cela m'aurait éviter de bidouiller alors que ce n'était pas nécessaire

pssorg · Message par **pssorg** » mar. mai 27, 2014 6:53 pm

Bonsoirs,
petit à petit ça avance

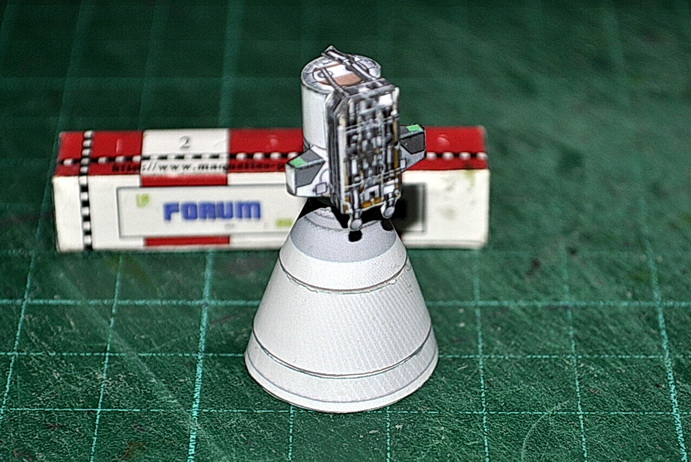

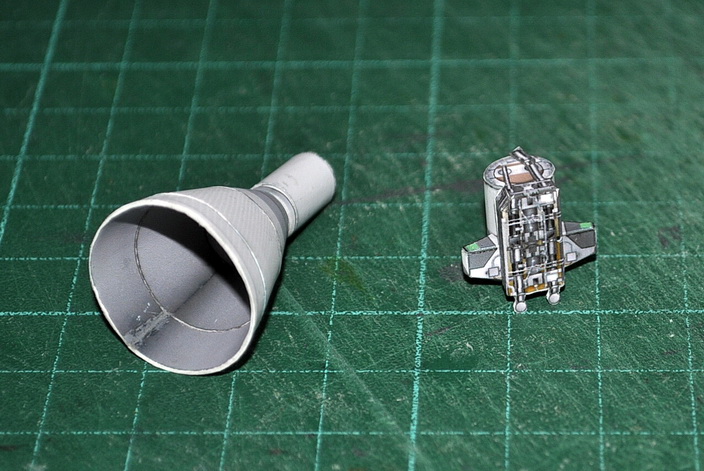

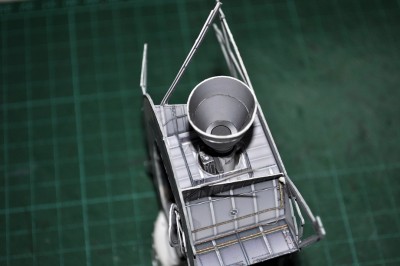

Le moteur de remontée:

: La tuyère et la chambre de combustion

: les deux assemblés

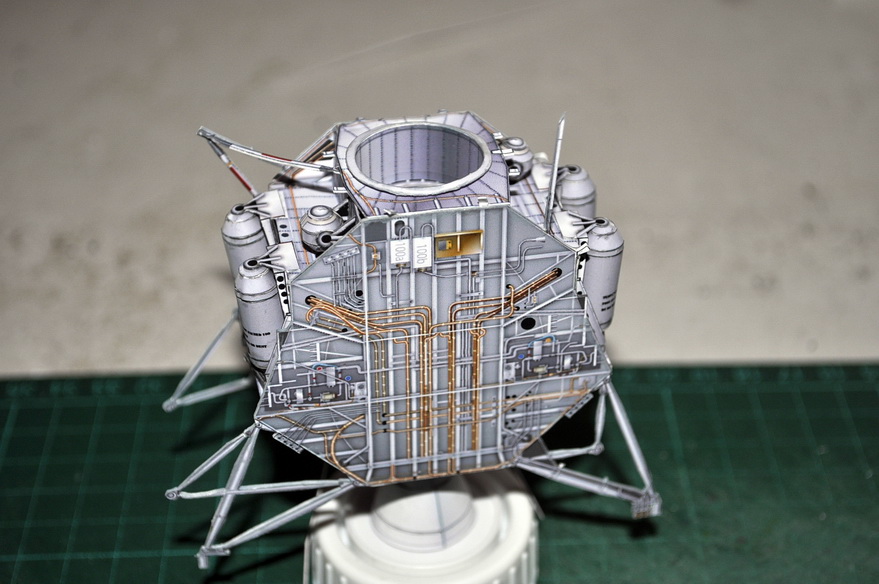

moteur en place.

pssorg · Message par **pssorg** » mar. mai 27, 2014 7:04 pm

J'avais oublié différentes canalisations qui se raccordent sur les vannes d'isolation du RCS

Suite avec les réservoirs divers situés sur le coté supérieur gauche du LEM.

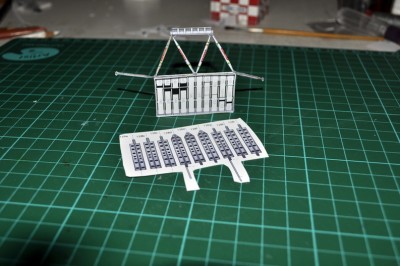

: Les différentes piéces.

Montage relativement fastidieux car touts les assemblages sont bord à bord

les mêmes installés à leur place.

Voila c'est terminé pour aujourd'hui.
La suite avec le montage des réservoirs, coté droit, qui sont identiques à ceux ci-dessus et peut être plus

pssorg · Message par **pssorg** » sam. mai 31, 2014 6:26 pm

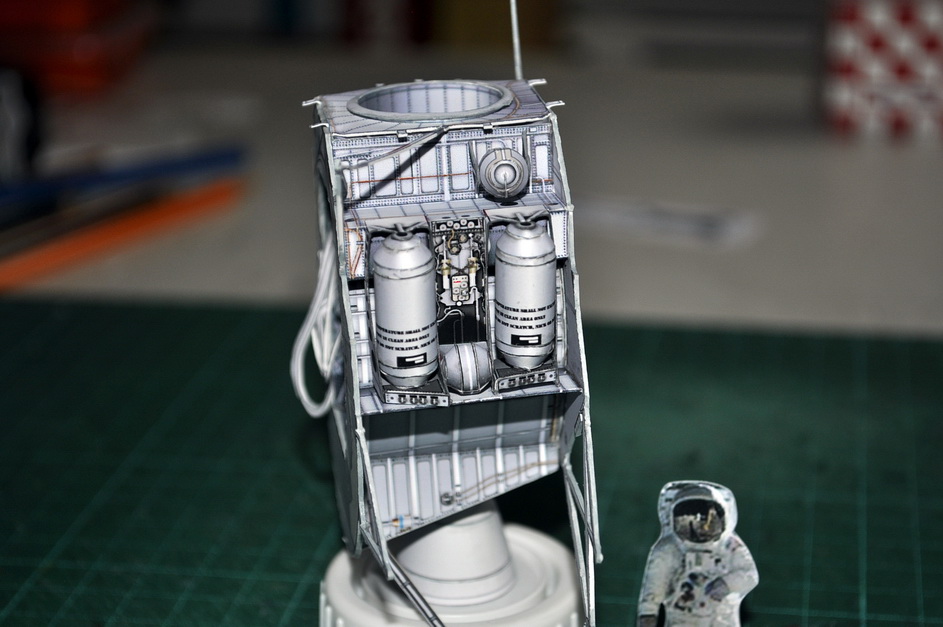

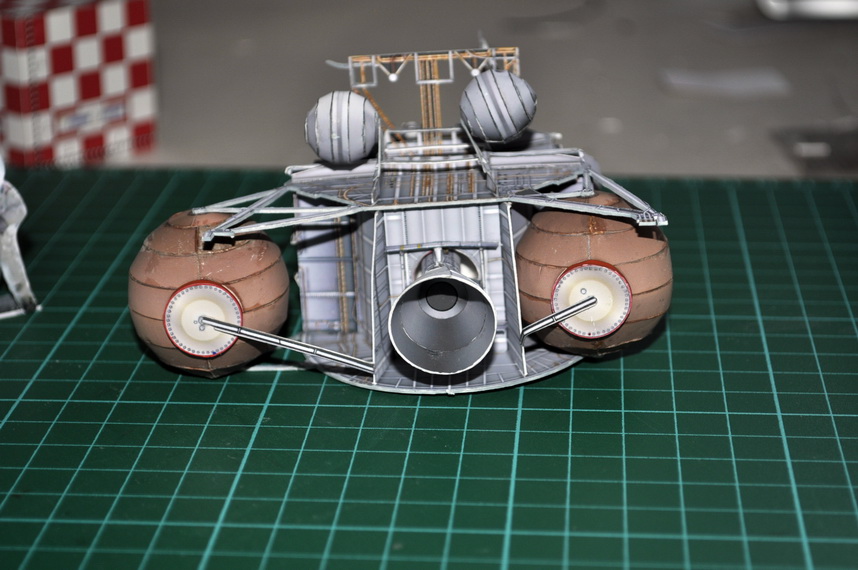

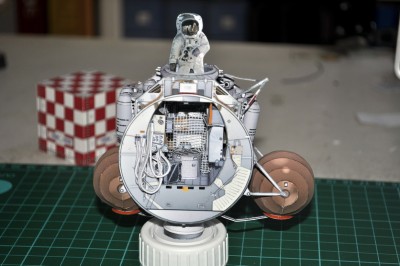

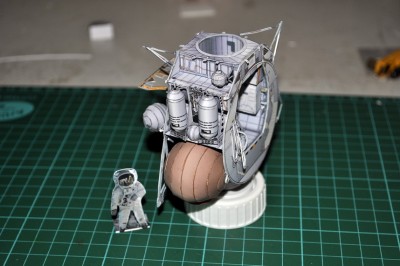

La batterie de réservoirs coté droit est terminée.

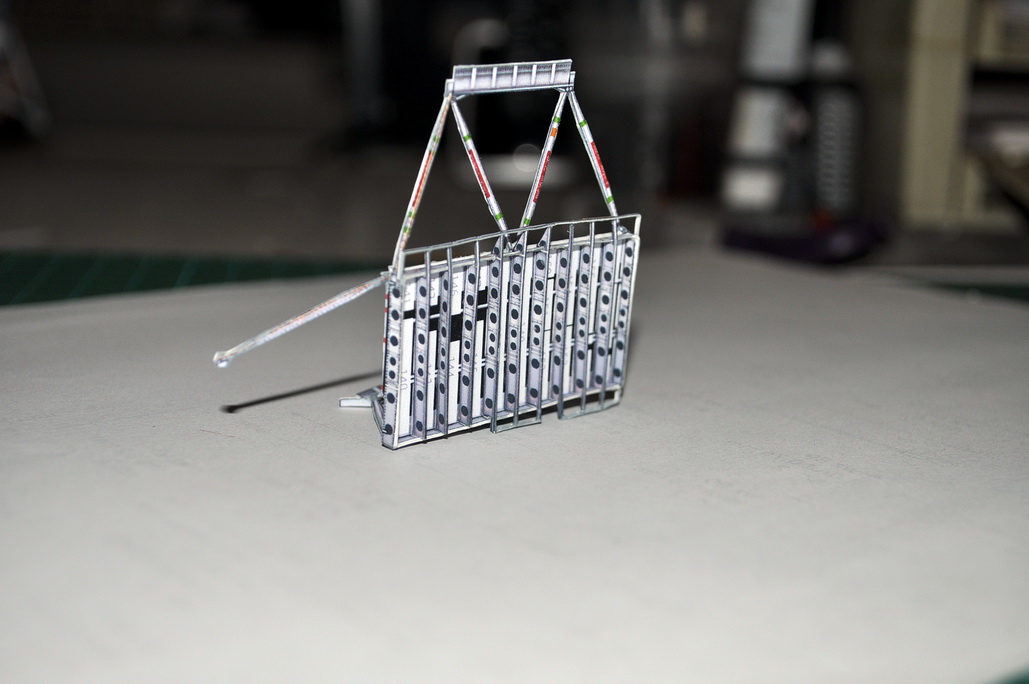

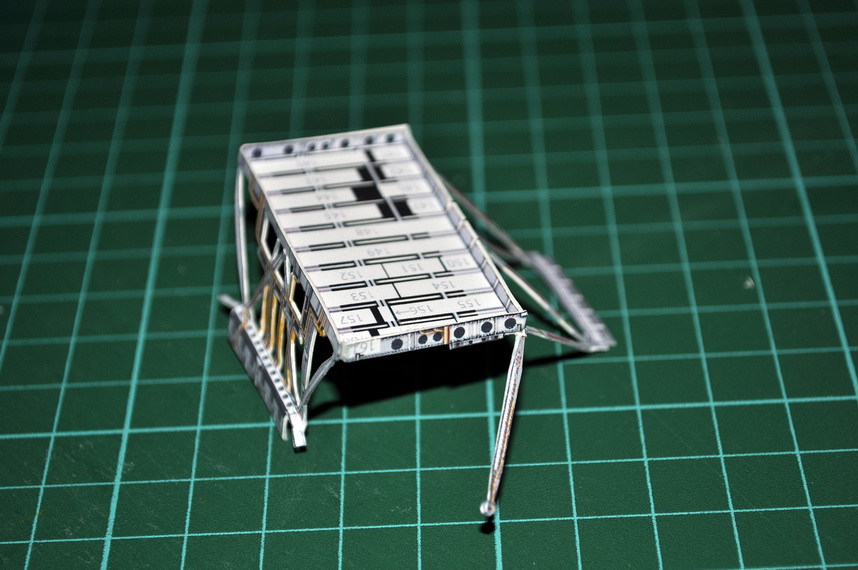

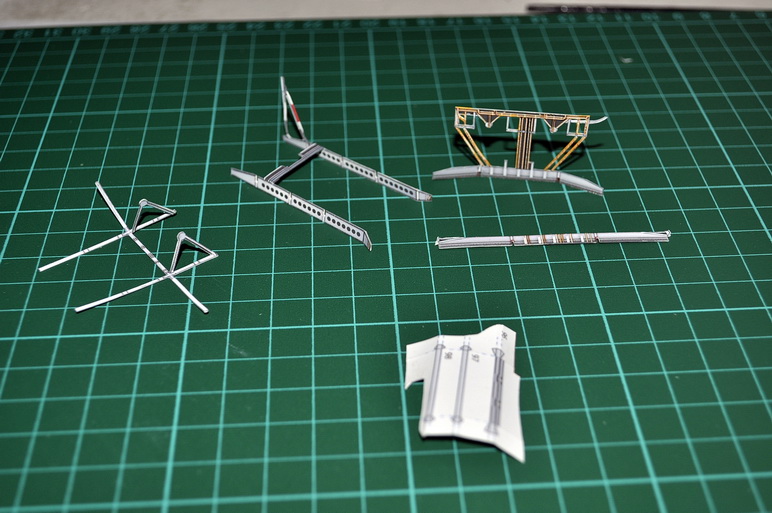

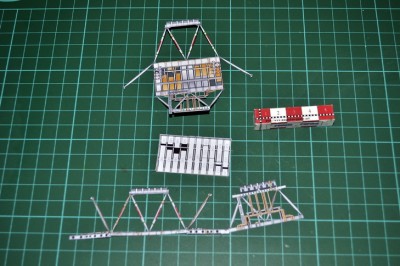

suite avec un petit travail de dentelle

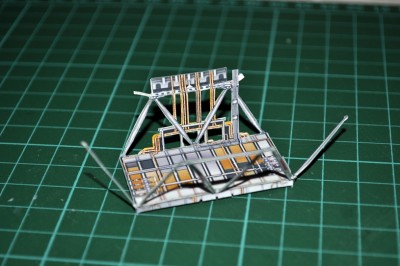

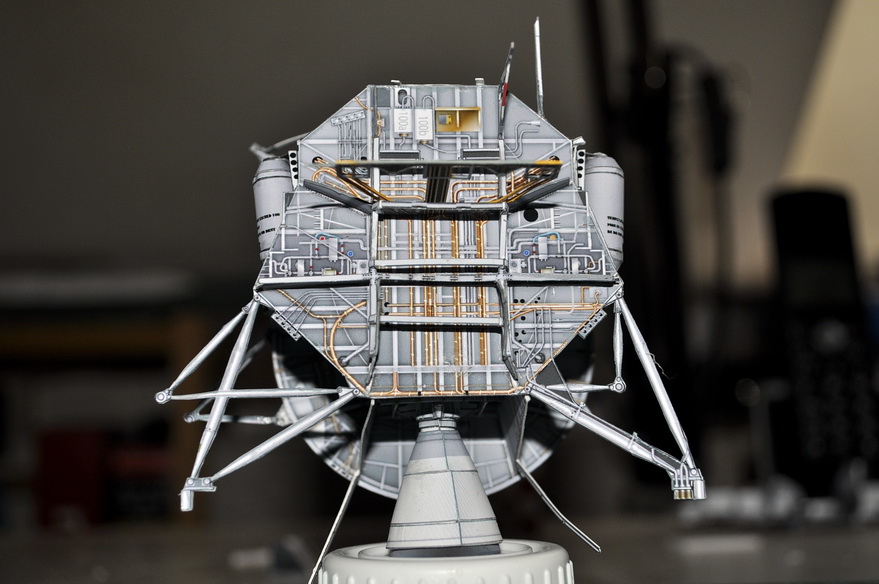

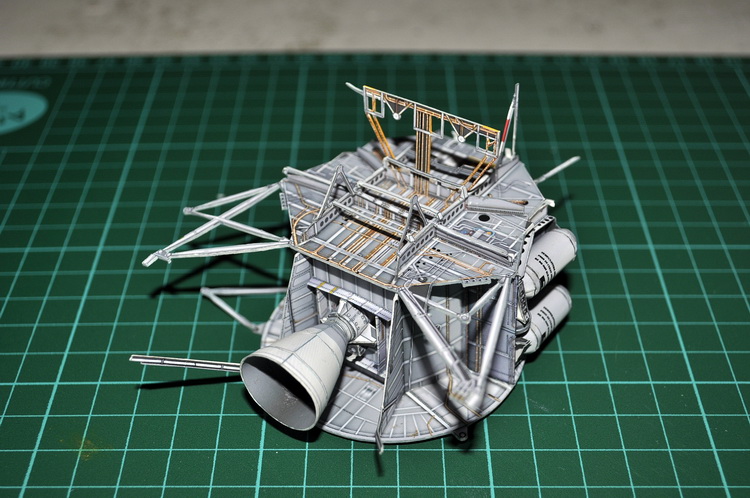

montage de cette ossature sur l'arrière de LEM.

pssorg · Message par **pssorg** » sam. mai 31, 2014 6:49 pm

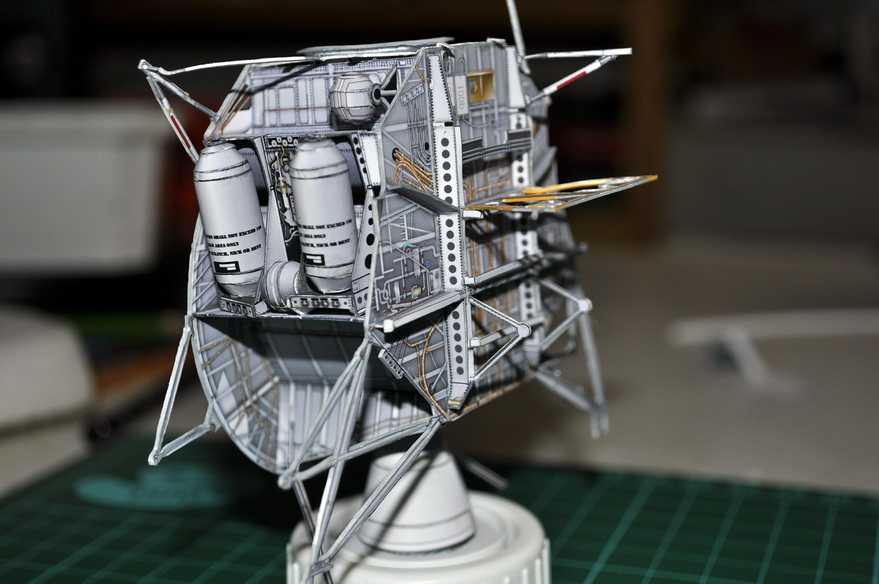

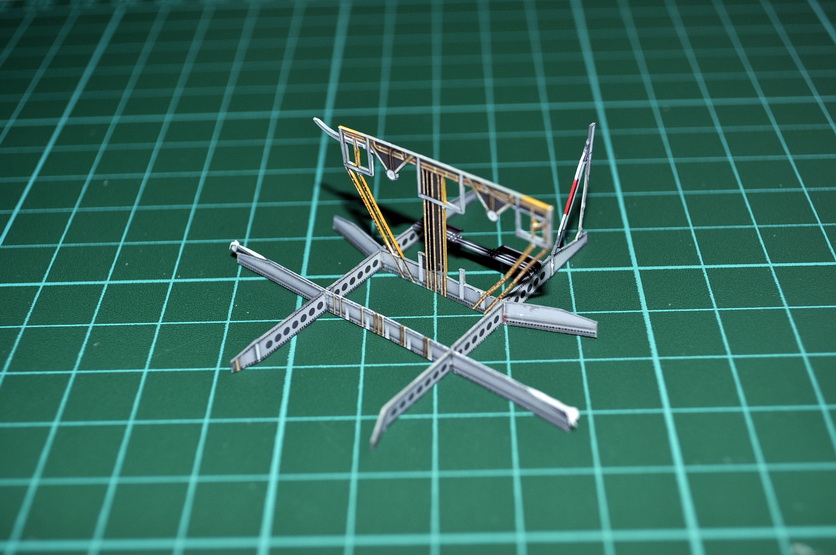

Pour finir rabattre ce que je prenais pour une antenne mais qui est en réalité le contreventement de la console en partie haute de l'ossature.

Bonsoirs, à bientôt pour la suite

pssorg · Message par **pssorg** » ven. juin 13, 2014 8:06 pm

aprés une petite abscence reprise du travail

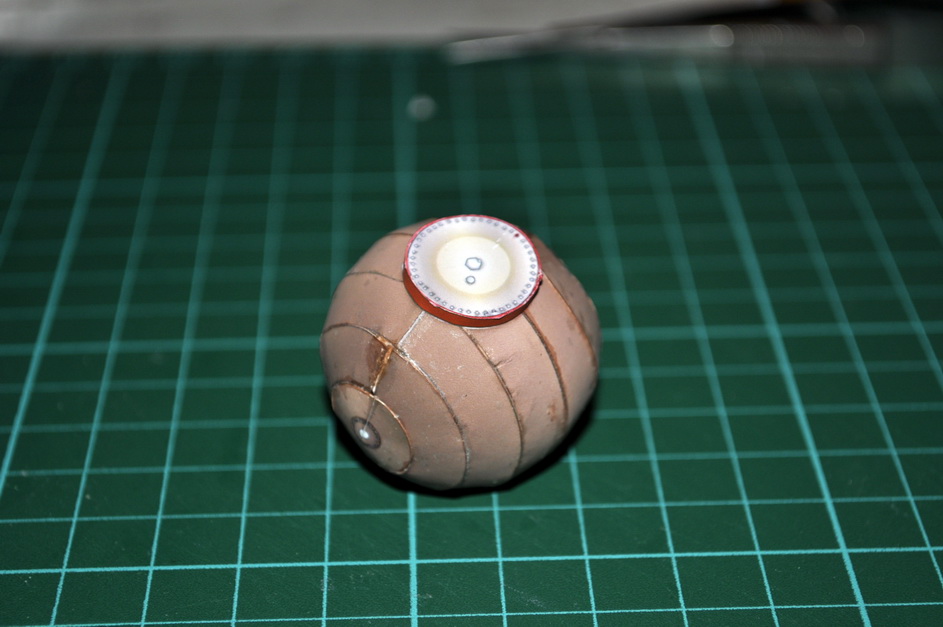

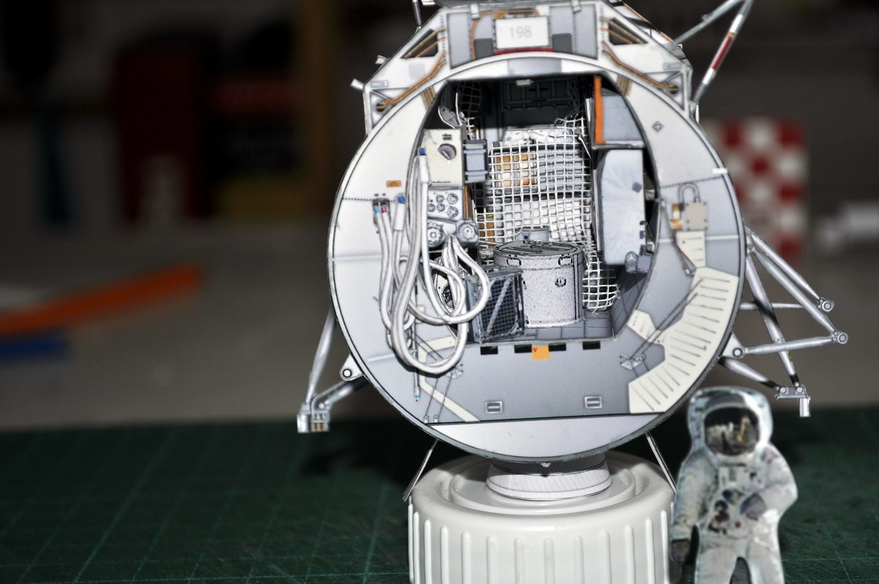

Montage des réservoirs d'Hélium arrières

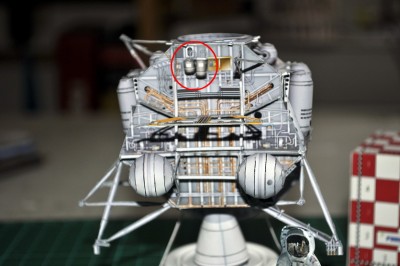

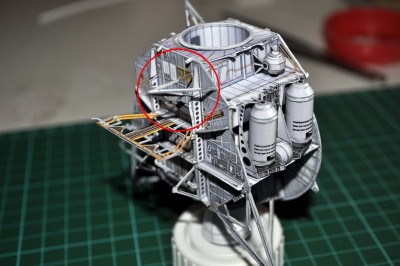

: Dans le cercle rouge les accumalteurs au Glycol

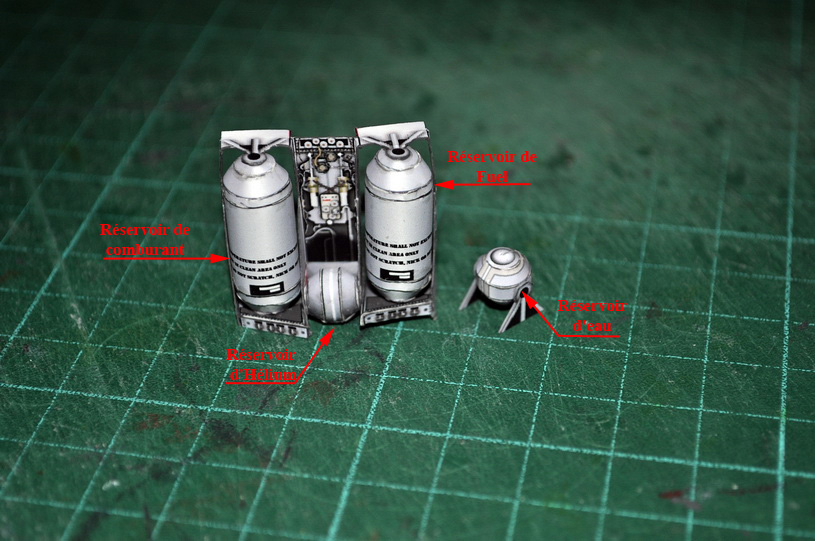

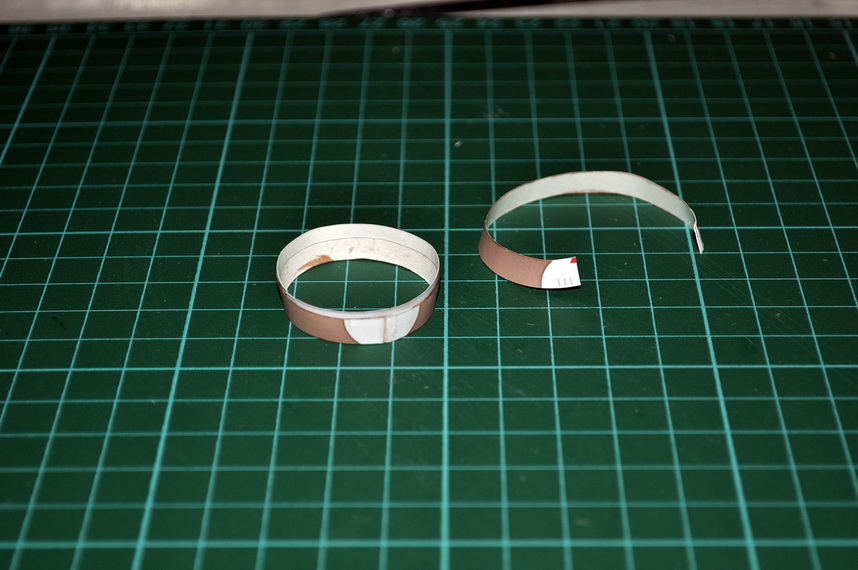

Assemblage de réservoirs de carburant pour les moteurs de propulsion.
Le principe utilisé dans la notice photo n'est pas très probant.
Si les réservoirs sphériques se montent sans difficulté il n'en est pas de même avec ceux-ci.
Leur grande taille les rends peu rigide et le montage subit des déformations qui ne ce produit pas trop sur les petites sphères.

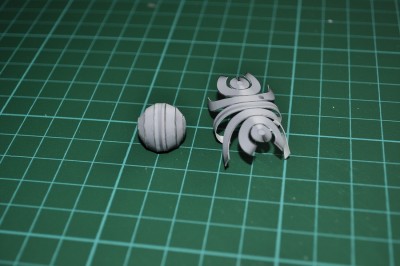

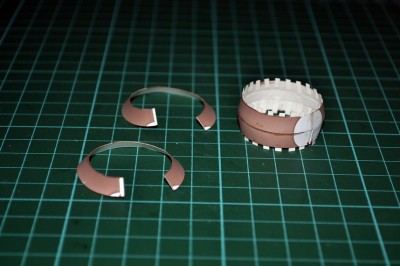

j'ai utilisé une méthode qui donnent des résultats à peu près corrects.
